Płyty perforowane Monobloc wys.800 szer.600mm perforacja uniwersalna 11x26mm | NSYMR86 Schneider Electric

Opis i Kluczowe Cechy

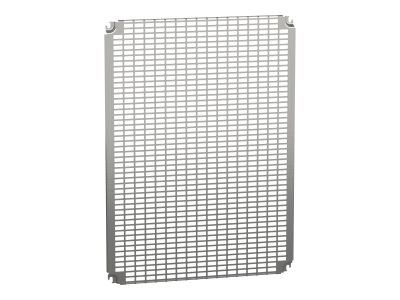

Płyta perforowana Monobloc o symbolu NSYMR86 to uniwersalne wyposażenie obudów elektrycznych o wymiarach 800 x 600 mm. Zastosowana perforacja 11 x 26 mm zapewnia elastyczne możliwości mocowania aparatury modułowej (przycisków, przełączników, styczników oraz wyłączników) oraz szyn DIN, korytek kablowych i innych akcesoriów. Solidna konstrukcja płyty gwarantuje stabilne podparcie elementów rozdzielnicy, co ułatwia zarówno montaż, jak i późniejszą modernizację instalacji.

• Wymiary 800 x 600 mm: płyta dopasowana do standardowych obudów Monobloc, umożliwia wygodne rozmieszczenie dużej liczby urządzeń jednym modulem.
• Perforacja uniwersalna 11 x 26 mm: otwory o podwójnym rozstawie pozwalają na szybkie mocowanie szyny TH35, podstaw aparatury, dławików kablowych i listew zaciskowych bez konieczności wiercenia.
• Wzrost wydajności montażu: gotowe otwory eliminują czasochłonne cięcie i wiercenie płyty, co przyspiesza wykonanie rozdzielnicy i obniża koszty robocizny.
• Kompatybilność z obudowami Monobloc: zaprojektowana jako dedykowane wyposażenie serii Monobloc, płyta idealnie pasuje do obudów wykonanych w standardzie DIN.
• Możliwość modyfikacji instalacji: uniwersalna perforacja ułatwia dodawanie nowej aparatury lub reorganizację wnętrza rozdzielnicy bez demontażu całej płyty.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN dla akcesoriów obudów elektrycznych. Certyfikat CE potwierdza spełnienie zasadniczych wymogów bezpieczeństwa. Płyta przeznaczona jest do montażu w obudowach ochronnych o stopniu ochrony wynikającym z zastosowanej szafy (kwestia IP dotyczy całego zestawu obudowy).

Zastosowanie

Płyta perforowana Monobloc NSYMR86 znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne, a jednocześnie elastyczne wyposażenie wnętrza obudowy elektrycznej. Sprawdza się w rozdzielnicach, szafach sterowniczych, tablicach rozdzielczych i puszkach przyłączeniowych.

• Montaż aparatury modułowej – przycisków, przełączników, styczników, wyłączników nadprądowych i różnicowoprądowych na dedykowanych szynach DIN lub bezpośrednio na płycie.
• Wsparcie dla szyn DIN TH35 – szybkie mocowanie listew TH35 do płyty za pomocą uchwytów wkręcanych w perforację, co umożliwia tworzenie wielopoziomowych zestawów.
• Prowadzenie kabli i korytek – otwory perforacyjne służą jako punkt podparcia dla korytek kablowych, opasek zaciskowych i uchwytów mocujących przewody.
• Montaż listew zaciskowych, podstaw przekaźników i modułów komunikacyjnych – uniwersalny rozstaw otworów pozwala na mocowanie szerokiej gamy akcesoriów bez dodatkowych adapterów.

Wskazówki Montażowe

Montaż płyty perforowanej w obudowie Montebloc powinien być wykonywany przez osoby posiadające uprawnienia SEP oraz wiedzę o budowie rozdzielnic elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w strefie roboczej. Płytę mocuje się do tylnej ścianki/ramy obudowy za pomocą dostarczonych (lub odpowiednich do budowy obudowy) śrub/nakrętek. Moment dokręcania oraz przekrój przewodów dobiera się zgodnie z dokumentacją techniczną obudowy oraz planem instalacji. Zaleca się stosowanie podkładek sprężystych w celu zabezpieczenia przed poluzowaniem połączeń podczas transportu.

FAQ

• Czy płyta nadaje się do montażu szyny DIN? Tak, perforacja uniwersalna 11 x 26 mm umożliwia bezpośrednie mocowanie szyn DIN TH35 za pomocą standardowych uchwytów, które wkręca się w otwory płyty – nie ma konieczności wiercenia dodatkowych punktów.
• Czy płyta jest kompatybilna z innymi obudowami niż Monobloc? Płyta została zaprojektowana przede wszystkim do obudów Monobloc o szerokości 600 mm i wysokości 800 mm. W przypadku innych obudów należy sprawdzić wymiary oraz system mocowania (rozstaw otworów montażowych w tylnej ściance).
• Jaki jest materiał płyty? W dostępnych danych producenta nie podano konkretnego materiału. Płyta wykonana jest w technologii zapewniającej sztywność i stabilność typową dla wyposażenia obudów elektrycznych – szczegółowe informacje znajdują się w karcie katalogowej produktu (symbol NSYMR86).
