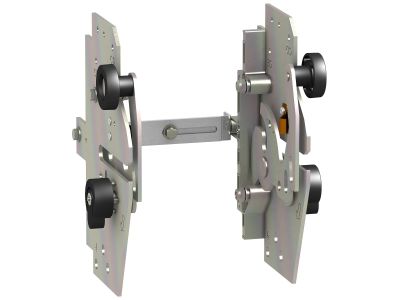

Płyty montażowe boczne, do podstawy w wykonaniu wysuwnym Vigicompact/Compact NSX100/160/250 | LV429282 Schneider Electric

Opis i Kluczowe Cechy

Płyty montażowe boczne o symbolu LV429282 przeznaczone są do stosowania z podstawami w wykonaniu wysuwnym (draw-out) dla wyłączników serii Vigicompact oraz Compact NSX100/160/250. Stanowią niezbędny element konstrukcyjny, umożliwiający bezpieczne i stabilne osadzenie wyłącznika w obudowie. Płyty dedykowane są do wersji 2-, 3- i 4-biegunowych, co zapewnia uniwersalność w różnych konfiguracjach rozdzielnic.

• Kompatybilność z seriami Compact: przeznaczone do wyłączników Compact NSX100/160/250 oraz Vigicompact – jeden model pasuje do całej gamy prądowej, co upraszcza gospodarkę magazynową i montaż.
• Wersje biegunowe 2P, 3P, 4P: płyty montażowe są przystosowane do wszystkich wariantów liczby biegunów, co daje elastyczność przy projektowaniu rozdzielnic.
• Konstrukcja wysuwna (draw-out): elementy zapewniają prawidłowe prowadzenie i blokadę wyłącznika podczas wsuwania/wysuwania, zwiększając bezpieczeństwo obsługi.
• Izolacja boczna: płyty stanowią barierę ochronną między wyłącznikiem a sąsiednimi aparatami, podnosząc poziom bezpieczeństwa i spełniając wymogi separacji w rozdzielnicach.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznakowanie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Jako element oryginalnego systemu Compact NSX gwarantuje zachowanie parametrów bezpieczeństwa i niezawodności wymaganych w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Płyty montażowe boczne LV429282 stosuje się tam, gdzie wymagana jest wysoka niezawodność i łatwość serwisowania wyłączników w rozdzielnicach głównych oraz podrozdzielnicach. Idealne do instalacji wymagających szybkiej wymiany lub testowania wyłącznika bez demontażu całej aparatury.

• Montaż wyłączników Compact NSX i Vigicompact w rozdzielnicach przemysłowych z wydzielonymi sekcjami wysuwnymi.
• Budowa tablic rozdzielczych w obiektach użyteczności publicznej, gdzie wymagana jest ciągłość zasilania i szybki serwis.
• Modernizacja istniejących rozdzielnic – retrofitting z wykorzystaniem podstaw wysuwnych (draw-out).
• Systemy automatyki budynkowej i sterowania silnikami, gdzie wyłączniki są montowane w szafach sterowniczych.

Wskazówki Montażowe

Montaż płyt montażowych bocznych oraz wyłącznika w podstawie wysuwnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony potencjału. Płyty należy montować zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowe położenie w prowadnicach bazy. Do mocowania używaj narzędzi zalecanych w instrukcji (klucze dynamometryczne). Przekrój przewodów przyłączeniowych wyłącznika dobierz do obciążalności prądowej zgodnie z normą IEC 60364. Pamiętaj o zachowaniu odstępów izolacyjnych pomiędzy sąsiednimi aparatami.

FAQ

• Czy płyty montażowe LV429282 pasują do wyłączników Compact NSX400/630? Nie – płyty są dedykowane wyłącznie do serii Compact NSX100/160/250 oraz Vigicompact w tych samych zakresach prądowych. Dla większych wyłączników (NSX400/630) należy stosować inny zestaw płyt montażowych.
• Czy płyty boczne można stosować z podstawami stałymi (nie-wysuwnymi)? Produkt został zaprojektowany specjalnie do podstaw w wykonaniu wysuwnym (draw-out). W przypadku podstaw stałych wymiary i sposób mocowania są inne – nie zaleca się stosowania zamiennie, ponieważ może to prowadzić do nieprawidłowego osadzenia wyłącznika.
• Ile sztuk płyt znajduje się w zestawie (symbol LV429282)? W danych katalogowych nie podano liczby sztuk w opakowaniu. Zalecamy sprawdzenie tej informacji u producenta lub w karcie zbiorczej. Standardowo płyty sprzedawane są w komplecie potrzebnym do montażu jednego wyłącznika (zwykle para płyt – lewa i prawa).
