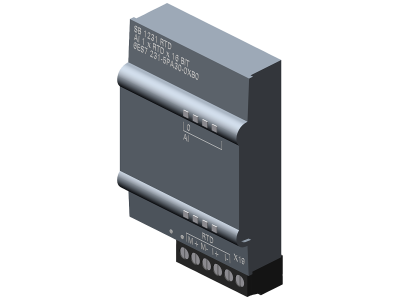

Płytka sygnałowa SB 1231 RTD, 1 wejście analogowe RTD, PT100 i PT1000, SIMATIC S7-1200, | 6ES7231-5PA30-0XB0 Siemens

Opis i Kluczowe Cechy

Płytka sygnałowa SIMATIC S7-1200 SB 1231 RTD o numerze katalogowym 6ES7231-5PA30-0XB0 to zaawansowane rozwiązanie rozszerzające możliwości sterowników PLC Siemens z serii S7-1200. Urządzenie to oferuje jedno precyzyjne wejście analogowe dedykowane do bezpośredniego podłączenia rezystancyjnych czujników temperatury (RTD), takich jak popularne standardy PT100 oraz PT1000. Kluczową zaletą płytki sygnałowej (Signal Board) jest jej unikalna konstrukcja montażowa – instaluje się ją bezpośrednio na froncie jednostki centralnej CPU. Dzięki temu rozwiązaniu użytkownik zyskuje dodatkową funkcjonalność pomiarową bez konieczności zwiększania fizycznych wymiarów sterownika na szynie DIN, co jest nieocenione w kompaktowych szafach sterowniczych.

• Wysoka precyzja pomiaru: Obsługa standardów PT100 i PT1000 zapewnia dokładne odwzorowanie temperatury w procesach przemysłowych.
• Oszczędność miejsca: Montaż typu 'plug-in' bezpośrednio na CPU eliminuje potrzebę stosowania modułów rozszerzeń montowanych z boku.
• Integracja systemowa: Pełna kompatybilność z oprogramowaniem TIA Portal umożliwia szybką konfigurację i diagnostykę kanału analogowego.
• Wszechstronność: Możliwość pracy w szerokim zakresie temperatur otoczenia, typowym dla środowisk przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami jakościowymi firmy Siemens, co potwierdzają liczne certyfikaty przemysłowe. Płytka SB 1231 RTD spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC), co gwarantuje stabilną pracę wejścia analogowego nawet w środowisku o wysokim poziomie zakłóceń elektrycznych. Urządzenie posiada certyfikację CE oraz spełnia normy bezpieczeństwa dla urządzeń automatyki przemysłowej, co pozwala na jego stosowanie w aplikacjach na całym świecie.

Zastosowanie

Płytka sygnałowa SB 1231 RTD znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagany jest punktowy, precyzyjny pomiar temperatury przy ograniczonej przestrzeni montażowej. Idealnie sprawdza się w:

• Monitorowaniu procesów termicznych: Kontrola temperatury w małych piecach, zbiornikach lub układach chłodzenia.
• Systemach HVAC: Precyzyjne sterowanie ogrzewaniem i wentylacją w oparciu o czujniki rezystancyjne.
• Maszynach OEM: Gdzie każdy centymetr kwadratowy powierzchni w szafie sterowniczej ma znaczenie dla producenta maszyny.
• Modernizacjach (Retrofit): Dodanie funkcji pomiaru temperatury do istniejącego systemu S7-1200 bez konieczności przebudowy całej szyny montażowej.

Wskazówki Montażowe

Instalacja płytki SB 1231 RTD jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy bezwzględnie odłączyć zasilanie od jednostki centralnej CPU. Płytkę należy wsunąć w dedykowane gniazdo na froncie sterownika S7-1200, aż do momentu wyraźnego zablokowania. Przy podłączaniu przewodów czujników PT100/PT1000 zaleca się stosowanie przewodów ekranowanych, aby zminimalizować wpływ zakłóceń zewnętrznych na sygnał pomiarowy. Należy zwrócić uwagę na poprawność połączeń zacisków śrubowych, stosując odpowiedni moment dokręcania, co zapobiegnie poluzowaniu się styków w wyniku wibracji maszyny.

FAQ

• Czy płytka SB 1231 RTD wymaga dodatkowego zasilania? Nie, płytka jest zasilana bezpośrednio z jednostki centralnej CPU poprzez złącze systemowe.
• Czy mogę używać czujników PT100 i PT1000 jednocześnie? Płytka posiada jedno wejście analogowe, więc w danym momencie może obsługiwać jeden czujnik skonfigurowany jako PT100 lub PT1000.
• Czy montaż płytki wpływa na stopień ochrony IP sterownika? Płytka po poprawnym zamontowaniu zachowuje standardowy stopień ochrony przewidziany dla serii SIMATIC S7-1200 wewnątrz obudowy rozdzielczej.
• W jakim oprogramowaniu konfiguruje się to urządzenie? Konfiguracja odbywa się w środowisku inżynierskim STEP 7 (TIA Portal).
