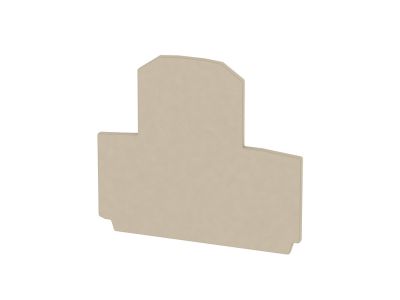

Płytka skrajna WAP WDK 2,5/4N | 1084000000 Weidmuller

Opis i Kluczowe Cechy

Płytka skrajna WAP WDK 2,5/4N o numerze katalogowym 1084000000 to profesjonalne akcesorium elektroinstalacyjne od renomowanego producenta Weidmuller. Została zaprojektowana specjalnie dla serii złączek dwupiętrowych WDK, aby zapewnić najwyższy poziom bezpieczeństwa i estetyki wewnątrz szaf sterowniczych. Głównym zadaniem płytki jest fizyczne zamknięcie otwartej strony ostatniej złączki w szeregu, co eliminuje ryzyko przypadkowego dotknięcia części pod napięciem przez personel techniczny. Wykonana z wysokiej jakości tworzywa Wemid, charakteryzuje się doskonałymi właściwościami izolacyjnymi oraz wysoką odpornością termiczną, co jest kluczowe w gęsto upakowanych rozdzielnicach.

• Ochrona przed dotykiem: Skutecznie izoluje odsłonięte elementy przewodzące na końcach szyn montażowych.
• Stabilność konstrukcji: Precyzyjne dopasowanie do profilu złączek WDK 2,5 oraz WDK 4N gwarantuje sztywność całego bloku zaciskowego.
• Materiał Wemid: Tworzywo wolne od halogenów i fosforu, o klasie palności V-0 zgodnie z UL 94.
• Kompaktowe wymiary: Grubość płytki wynosząca zaledwie 1,5 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN TS 35.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania przemysłowe, co potwierdza jego przydatność w zaawansowanych systemach automatyki. Płytka WAP WDK 2,5/4N jest zgodna z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w procesie produkcji. Materiał izolacyjny posiada certyfikację potwierdzającą odporność na prądy pełzające oraz stabilność parametrów mechanicznych w szerokim zakresie temperatur pracy, co jest zgodne z ogólnymi normami dla osprzętu łączeniowego niskiego napięcia.

Zastosowanie

Płytka skrajna znajduje zastosowanie wszędzie tam, gdzie wykorzystywane są systemy złączek szeregowych Weidmuller serii W. Jest niezbędnym elementem w budowie rozdzielnic elektrycznych, szaf sterowniczych PLC oraz systemów zasilania w przemyśle ciężkim i infrastrukturze budynkowej. Dzięki swojej uniwersalności dla modeli WDK 2,5 oraz WDK 4N, pozwala na ujednolicenie stanów magazynowych przy zachowaniu pełnej kompatybilności z dwupiętrowymi terminalami przyłączeniowymi.

Wskazówki Montażowe

Montaż płytki skrajnej WAP WDK 2,5/4N jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Należy ją zatrzasnąć na otwartej stronie ostatniej złączki w bloku przed zamontowaniem trzymaczy końcowych (blokad). Prawidłowo zamontowana płytka powinna ściśle przylegać do korpusu złączki, nie pozostawiając szczelin, które mogłyby obniżyć stopień ochrony IP. Zaleca się stosowanie oryginalnych akcesoriów Weidmuller w celu zachowania pełnej integralności mechanicznej i elektrycznej systemu połączeń.

FAQ

• Czy płytka pasuje do złączek innych producentów? Płytka została zaprojektowana ściśle pod geometrię złączek Weidmuller serii WDK. Użycie jej z produktami innych marek może nie zapewnić odpowiedniego stopnia ochrony i stabilności.
• Z jakiego materiału wykonana jest płytka? Produkt wykonano z materiału Wemid, który jest autorskim rozwiązaniem Weidmuller, oferującym lepszą odporność temperaturową niż standardowy poliamid PA 6.6.
• Czy płytka jest wymagana na każdej złączce? Nie, płytkę montuje się wyłącznie na końcu szeregu złączek o tym samym profilu, aby zamknąć ich obudowę.
