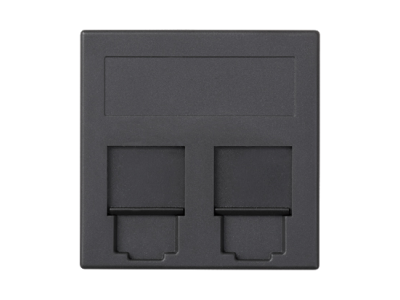

Płytka S500, 2x RJ z osłonami, ADC KRONE HK, szary grafit 50017089-038 Simon Connect | 50017089-038 Kontakt Simon

Opis i Kluczowe Cechy

Płytka S500 Simon Connect (nr kat. 50017089-038) to dedykowany element systemu okablowania strukturalnego wyposażony w dwa gniazda RJ zintegrowane z osłonami oraz moduł ADC KRONE HK. Kolor szary grafit zapewnia estetyczne dopasowanie do standardowych paneli krosowych. Konstrukcja umożliwia szybkie i niezawodne łączenie przewodów w szafach telekomunikacyjnych bez użycia narzędzi – moduł ADC KRONE HK został zaprojektowany z myślą o wielokrotnym przełączaniu i stabilnym kontakcie.

• Dwa gniazda RJ z osłonami: umożliwiają podłączenie dwóch urządzeń sieciowych (np. patchcordów) przy jednoczesnej ochronie przed przypadkowym rozłączeniem i zabrudzeniem styków.
• Moduł ADC KRONE HK: zapewnia szybkie i powtarzalne łączenie kabli metodą IDC (Insulation Displacement Connection) – bez lutowania i skręcania, co przyspiesza instalację i zwiększa niezawodność połączenia.
• Kompatybilność z systemem Simon Connect: płytka pasuje do paneli krosowych oraz osprzętu serii S500, co ułatwia rozbudowę i standaryzację infrastruktury okablowania.
• Kolor szary grafit (RAL 7016): neutralna estetyka, która współgra z wyposażeniem szaf telekomunikacyjnych i centrów danych.
• Konstrukcja bez użycia narzędzi (moduł KRONE HK): instalator może wykonać połączenia wyłącznie za pomocą standardowego narzędzia udarowego (impact tool), co skraca czas montażu i minimalizuje ryzyko błędów.

Zgodność z Normami

Produkt przeznaczony do stosowania w systemach okablowania strukturalnego zgodnych z wymaganiami europejskimi i posiada certyfikat CE. Brak podanych przez producenta szczegółowych numerów norm – zastosowano ogólne standardy jakości marki Simon oraz wytyczne dla kategorii łączy (Kat. 5e / Kat. 6) w zależności od zastosowanych modułów.

Zastosowanie

Płytka S500 z gniazdami RJ i modułem ADC KRONE HK znajduje zastosowanie w profesjonalnych instalacjach teleinformatycznych, gdzie wymagana jest szybka krosownica i łatwa rekonfiguracja połączeń.

• Budowa punktów dystrybucyjnych w szafach 19” – jako płyta czołowa z gniazdami RJ45.
• Instalacje w biurach, centrach danych i obiektach użyteczności publicznej – do prowadzenia okablowania strukturalnego kategorii 5e/6.
• Tworzenie stałych połączeń między przełącznikami a gniazdami abonenckimi – za pomocą modułu KRONE HK i patchcordów.
• Modernizacja istniejących systemów krosowych – wymiana lub rozbudowa o dodatkowe porty RJ z zachowaniem standardu Simon Connect.

Wskazówki Montażowe

Montaż i okablowanie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami do prac w instalacjach teleinformatycznych. Przed rozpoczęciem prac należy odłączyć napięcie od urządzeń aktywnych (jeśli są podłączone). Płytkę montuje się w panelu krosowym lub obudowie przeznaczonej dla modułów w standardzie S500. Przy użyciu narzędzia udarowego (impact tool) dociśnij przewody do styków modułu ADC KRONE HK zgodnie ze schematem kolorystycznym (T568A lub T568B). Moment dokręcania nie dotyczy – połączenia realizowane są mechanicznie przez zacisk IDC. Przekrój przewodów: zalecany przewód jednodrutowy AWG 22–24 (0,32–0,64 mm²) – dostosowany do wymogów modułu KRONE.

FAQ

• Czy płytka S500 zawiera moduły RJ45, czy tylko gniazda? Płytka wyposażona jest w dwa pełne gniazda RJ z osłonami (prawdopodobnie RJ45), gotowe do podłączenia standardowych wtyków 8P8C.
• Jakiego narzędzia potrzebuję do montażu kabli w module ADC KRONE HK? Należy użyć profesjonalnego narzędzia udarowego (impact tool) przystosowanego do styków typu KRONE (110/Krone). Narzędzie pozwala na jednoczesne docięcie i zaciśnięcie przewodu.
• Czy osłony gniazd RJ są demontowane? Osłony są integralną częścią konstrukcji – chronią styki przed kurzem i przypadkowym rozłączeniem. Nie są przewidziane do demontażu, ale nie przeszkadzają w normalnym użytkowaniu wtyków.
