Płytka S500, 2x RJ bez osłon, 3M Volition OCK, czysta biel 50011189-030 Simon Connect | 50011189-030 Kontakt Simon

Alternatywny kod produktu: TSC-50011189-030

Opis i Kluczowe Cechy

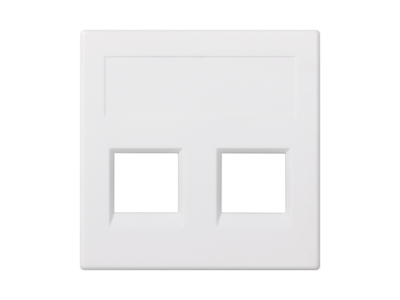

Płytka S500 Simon Connect (symbol 50011189-030) to moduł z dwoma gniazdami RJ bez osłon, wykonany w technologii 3M Volition OCK. Kolor czystej bieli zapewnia estetyczne dopasowanie w instalacjach natynkowych i podtynkowych. Szerokość modułu dostosowana do standardowych ramek systemu S500.

• 2x RJ bez osłon: Umożliwia podłączenie dwóch złączy komunikacyjnych (np. RJ45) bez konieczności stosowania dodatkowych osłon przeciwkurzowych – ułatwia szybki dostęp i instalację w patch panelach lub gniazdach końcowych.
• Technologia 3M Volition OCK: Zapewnia wysoką jakość transmisji danych oraz kompatybilność z systemami okablowania strukturalnego klasy F/EA (spełniane parametry transmisyjne).
• Kolor czysta biel (RAL 9010): Uniwersalny odcień pasujący do większości aranżacji biurowych i domowych – brak konieczności malowania i łatwe utrzymanie czystości.
• System Simon Connect: Moduł przeznaczony do ramek serii S500 – możliwość rozbudowy o inne moduły (gniazda 230V, USB, przyciski) w estetycznej linii.
• Konstrukcja beznarzędziowa montażu: Szybkie instalowanie bez użycia specjalistycznych narzędzi – skraca czas prac i minimalizuje ryzyko uszkodzeń przewodów.

Zgodność z Normami

Płytka została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla okablowania strukturalnego (seria EN 50173, EN 50174) oraz posiada oznaczenie CE. Produkt spełnia wymogi klasy E/EA w zakresie transmisji danych – szczegółowe parametry dostępne w dokumentacji technicznej producenta.

Zastosowanie

Moduł S500 2x RJ Simon Connect znajduje zastosowanie w nowoczesnych instalacjach teleinformatycznych – zarówno w sieciach LAN, jak i systemach okablowania strukturalnego w budynkach mieszkalnych, biurowych oraz przemysłowych.

• Tworzenie punktów dostępowych do sieci Ethernet w biurach i domach (gniazda naścienne/podłogowe).
• Wyposażenie patch paneli w szafach dystrybucyjnych – umożliwia szybkie łączenie okablowania poziomego z urządzeniami aktywnymi.
• Integracja z systemami inteligentnego budynku (sterowanie, monitoring, IoT) – zapewnia fizyczną warstwę komunikacji.
• Modernizacja istniejących instalacji – wymiana starszych gniazd RJ na moduły w standardzie 3M Volition OCK bez konieczności układania nowych kabli.

Wskazówki Montażowe

Montaż i podłączanie przewodów do płytki S500 może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje w zakresie instalacji teleinformatycznych. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie (dotyczy instalacji, w której występują również obwody 230V – zawsze stosuj zasadę bezwzględnego odłączenia napięcia). Elementy mocowane na szynę TH35 (DIN) lub w ramce modułowej – zgodnie z dokumentacją systemu Simon S500. Przewody powinny być zakończone zgodnie ze standardem T568A/T568B, a siła zacisku narzędzia IDC (np. 3M Volition) musi odpowiadać specyfikacji producenta dla gwarancji parametrów transmisyjnych. Po montażu zaleca się wykonanie pomiarów tłumienia i przesłuchu.

FAQ

• Czy płytka jest wyposażona w osłony przeciwkurzowe? Nie – model oznaczono jako „bez osłon”, co ułatwia szybkie podłączanie i wymianę wtyków RJ45, ale w środowiskach zapylonych zaleca się stosowanie dodatkowych zaślepek lub ramki z osłoną.
• Jaki stopień ochrony IP ma moduł? Produkt nie posiada deklarowanego stopnia IP – przeznaczony jest do instalacji wewnątrz pomieszczeń w suchych warunkach. W przypadku montażu w strefach narażonych na wilgoć należy zastosować dedykowane puszki hermetyczne.
• Czy mogę użyć płytki do transmisji PoE (Power over Ethernet)? Moduł jest przystosowany do pracy w standardzie PoE (do 60 V DC) – brak specyficznych ograniczeń, jednak zaleca się stosowanie kabli miedzianych o odpowiednim przekroju (min. AWG24) oraz przestrzeganie zaleceń IEEE 802.3 af/at/bt. Więcej szczegółów w karcie katalogowej 3M Volition.
