Płytka rozgałęźna 4x4mm2, czarna | 0952-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

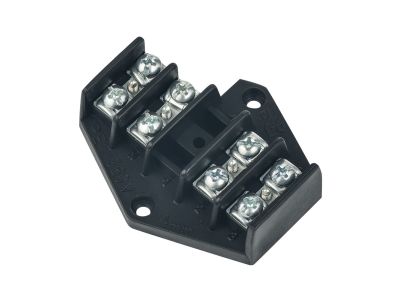

Płytka rozgałęźna o wymiarach 62x53 mm, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów. Produkt charakteryzuje się czterema polami zaciskowymi, z których każde umożliwia podłączenie przewodów o przekroju znamionowym wynoszącym 4 mm². Taka konstrukcja pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia na stykach.

• Wysoka jakość materiałów: Obudowa wykonana z wytrzymałego tworzywa w kolorze czarnym zapewnia odporność na uszkodzenia mechaniczne oraz doskonałą izolację elektryczną.
• Kompaktowe wymiary: Gabaryty 62x53 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni, takich jak puszki instalacyjne czy obudowy rozdzielnic.
• Precyzyjne zaciski: Mechanizm zaciskowy gwarantuje pewny docisk żyły, co eliminuje ryzyko poluzowania się przewodu pod wpływem drgań lub zmian temperatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Płytka rozgałęźna spełnia wymagania normy PN-EN 60998, co potwierdza jej przydatność do stosowania w instalacjach niskiego napięcia jako niezawodny osprzęt połączeniowy. Zastosowane materiały izolacyjne są samogasnące i odporne na próbę rozżarzonym drutem, co podnosi poziom bezpieczeństwa przeciwpożarowego całej instalacji.

Zastosowanie

Płytka rozgałęźna 4x4mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest idealnym rozwiązaniem do:

• Rozdzielania obwodów zasilających w puszkach natynkowych i podtynkowych.
• Tworzenia punktów wspólnych dla przewodów neutralnych lub ochronnych wewnątrz szaf sterowniczych.
• Modernizacji istniejących sieci elektrycznych, gdzie wymagane jest estetyczne i uporządkowane połączenie wielu żył.
• Instalacji oświetleniowych oraz systemów automatyki budynkowej, gdzie liczy się niezawodność styku.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę płytki rozgałęźnej, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodów: Izolację z żył należy zdjąć na długości odpowiadającej głębokości zacisku, dbając o to, aby nie uszkodzić miedzianego rdzenia.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, zapewniającą trwały styk, ale niepowodującą deformacji gwintu.
• Ułożenie w obudowie: Po podłączeniu przewodów płytkę należy stabilnie osadzić w puszce, unikając nadmiernych naprężeń mechanicznych działających na zaciski.
• Weryfikacja: Po zakończeniu montażu zaleca się wykonanie pomiaru ciągłości oraz sprawdzenie poprawności osadzenia wszystkich żył.

FAQ

1. Jaki jest maksymalny przekrój przewodu, który można podłączyć do tej płytki?
Płytka jest dedykowana do przewodów o przekroju znamionowym do 4 mm², co pozwala na obsługę większości standardowych obwodów gniazdowych i oświetleniowych.

2. Czy płytka może być stosowana na zewnątrz budynków?
Płytka powinna być montowana wewnątrz odpowiednich obudów lub puszek instalacyjnych o stopniu ochrony IP dostosowanym do warunków środowiskowych panujących w miejscu montażu.

3. Czy produkt jest odporny na wysokie temperatury?
Tak, materiał izolacyjny płytki został dobrany tak, aby wytrzymać standardowe obciążenia termiczne występujące w instalacjach elektrycznych bez utraty właściwości dielektrycznych.
