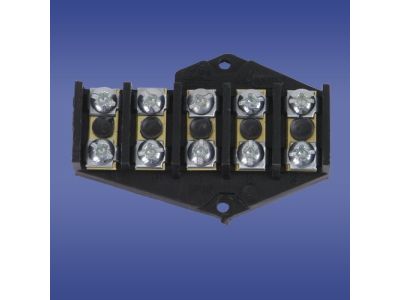

Płytka odgałęźna ZO-5/2,5 czarny (1szt) | 19.525 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Płytka odgałęźna ZO-5/2,5 (nr kat. 19.525) w kolorze czarnym to 5-torowe rozwiązanie do bezpiecznego i stabilnego łączenia przewodów o przekroju od 2,5 mm² do 35 mm². Zastosowanie nakrętki stalowej wielokątnej gwarantuje wyjątkowo mocne mocowanie przewodów oraz wysoki moment skręcający połączenia gwintowego, co przekłada się na trwałość i niezawodność instalacji.

• 5 torów przyłączeniowych: umożliwia rozgałęzienie obwodu w jednym punkcie, redukując liczbę złączek i oszczędzając miejsce w rozdzielnicy.
• Zakres mocowania przewodów 2,5–35 mm²: elastyczność w doborze przekroju – od cienkich żył po grube przewody energetyczne.
• Nakrętka stalowa wielokątna: zdecydowanie wyższa wytrzymałość i większy moment dokręcania w porównaniu do standardowych otworów gwintowanych, co minimalizuje ryzyko poluzowania połączenia.
• Stabilne mocowanie przewodów: zapobiega samoistnemu wykręcaniu się przewodów pod wpływem wibracji lub zmian temperatury.
• Kompaktowa budowa w kolorze czarnym: estetyczny wygląd i łatwa identyfikacja w rozdzielnicy.

Zgodność z Normami

Płytka odgałęźna ZO-5/2,5 jest zaprojektowana i produkowana zgodnie z obowiązującymi standardami europejskimi oraz posiada oznaczenie CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami dyrektyw unijnych.

Zastosowanie

Płytka odgałęźna sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne i trwałe rozgałęzienie obwodu elektrycznego. Doskonale nadaje się do:

• Rozgałęzień w rozdzielnicach głównych i podrzędnych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Łączenia przewodów w szafach sterowniczych i pulpitach operatorskich.
• Tworzenia odgałęzień w instalacjach oświetleniowych, gniazdowych oraz zasilania maszyn.
• Prac remontowych i modernizacyjnych, gdy wymagane jest pewne połączenie dużych przekrojów przewodów.

Wskazówki Montażowe

Montaż i podłączenie płytki odgałęźnej może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w obwodzie.

• Przedłużyć przewody o odpowiednim przekroju (zgodnym z obciążeniem i zabezpieczeniem) na zadaną długość.
• Odkleić izolację na długości umożliwiającej pewne osadzenie w zacisku płytki.
• Włożyć przewód w otwór i dokręcić nakrętkę stalową wielokątną kluczem dynamometrycznym zgodnie z momentem określonym w dokumentacji producenta (zwykle 2,5–3 Nm dla przewodów Cu, ale należy sprawdzić instrukcję).
• Po dokręceniu sprawdzić siłę połączenia – przewód nie powinien dać się wyciągnąć ręką.

FAQ

• Jaki zakres przekrojów przewodów obsługuje płytka ZO-5/2,5? Płytka jest przeznaczona do przewodów o przekroju od 2,5 mm² do 35 mm² (w zależności od średnicy żyły).
• Z jakiego materiału wykonana jest nakrętka mocująca? Nakrętka jest wykonana ze stali, o wielokątnym kształcie, co zapewnia wyższą wytrzymałość mechaniczną i większy moment skręcający w porównaniu do zwykłych otworów gwintowanych.
• Czy płytkę można stosować w instalacjach przemysłowych? Tak, dzięki solidnym zaciskom i szerokiemu zakresowi przewodów nadaje się zarówno do instalacji domowych, jak i przemysłowych, pod warunkiem doboru odpowiedniego zabezpieczenia nadprądowego.
