Płytka odgałęźna ZO-4/35B czarny (1szt) | 19.436 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

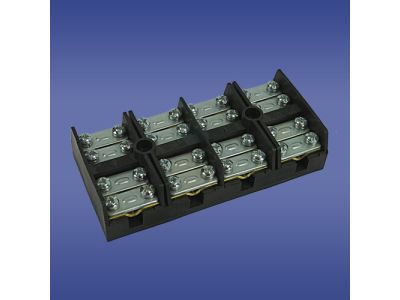

Płytka odgałęźna ZO-4/35B (symbol 19.436) w kolorze czarnym to element łączeniowy przeznaczony do bezpiecznego odgałęziania przewodów o zakresie przekroju od 2,5 mm² do 35 mm². Zastosowanie nakrętki stalowej wielokątnej zamiast otworów gwintowanych zapewnia większą wytrzymałość mechaniczną i wyższy moment skręcający połączenia, co przekłada się na długotrwałą stabilność połączeń w instalacjach elektrycznych.

• Zakres przewodów 2,5–35 mm²: uniwersalność zastosowania – od cienkich przewodów sterowniczych po grube kable zasilające w jednym urządzeniu.
• Nakrętka stalowa wielokątna: znacznie wyższa wytrzymałość i moment skręcający w porównaniu do standardowych otworów gwintowanych – minimalizuje ryzyko poluzowania połączenia pod wpływem drgań lub obciążeń termicznych.
• Konstrukcja 4-torowa: umożliwia wykonanie czterech niezależnych odgałęzień lub połączeń przelotowych w jednej płytce, oszczędzając miejsce w rozdzielnicy.
• Kompaktowa i wytrzymała obudowa: wykonana z materiału izolacyjnego w kolorze czarnym, odporna na starzenie i czynniki środowiskowe typowe dla rozdzielnic.
• Łatwy montaż na szynie lub w puszce: przystosowana do szybkiego instalowania w standardowych systemach mocowania (szczegóły w dokumentacji producenta).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają niezawodność połączeń elektrycznych zgodną z europejskimi standardami branżowymi.

Zastosowanie

Płytka odgałęźna ZO-4/35B znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie odgałęźne przewodów o dużym przekroju. Sprawdzi się szczególnie w rozdzielnicach głównych i podrozdzielnicach, a także w instalacjach przemysłowych.

• Odgałęzianie przewodów w rozdzielnicach elektrycznych – łączenie obwodów zasilających z odbiorami.
• Tworzenie punktów łączeniowych w szafach sterowniczych i automatyce budynkowej.
• Zastosowanie w instalacjach fotowoltaicznych, gdzie wymagane jest łączenie przewodów o dużym przekroju (np. DC).
• Uniwersalne połączenia przelotowe i odgałęźne w systemach zasilania awaryjnego i UPS.

Wskazówki Montażowe

Montaż płytki odgałęźnej ZO-4/35B może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia zgodnie z obowiązującymi normami. Płytkę montować w suchym pomieszczeniu, na szynie lub w puszce, zapewniając odpowiednią izolację.

FAQ

• Jaki zakres przekrojów przewodów obsługuje płytka ZO-4/35B? Płytka przeznaczona jest do przewodów o przekroju od 2,5 mm² do 35 mm². Pozwala to na łączenie zarówno cienkich przewodów sterowniczych, jak i grubych kabli zasilających.
• Czy nakrętka jest wykonana ze stali nierdzewnej? Stalowa nakrętka wielokątna jest ocynkowana lub fabrycznie zabezpieczona przed korozją. Dla dokładnych informacji o materiale zalecamy sprawdzenie karty katalogowej producenta.
• Czy płytka wymaga uziemienia? Płytka odgałęźna nie zawiera elementów przewodzących prąd poza zaciskami. Służy wyłącznie do łączenia przewodów izolowanych. Uziemienie należy wykonać zgodnie z projektem instalacji, z wykorzystaniem odpowiednich listew lub szyn uziemiających.
