Płytka końcowa ZAP ZMAK2.5 | 1768010000 Weidmuller

Opis i Kluczowe Cechy

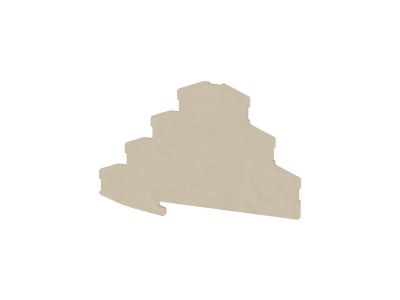

Płytka końcowa ZAP ZMAK2.5 (nr kat. 1768010000) to element wyposażenia rozdzielnic przeznaczony do zakończenia szeregu aparatów modułowych montowanych na szynie DIN TH35. Dzięki szerokości 2,5 modułu (ok. 44 mm) doskonale wypełnia przestrzeń na szynie, uniemożliwiając przesuwanie się urządzeń i zapewniając estetyczne oraz bezpieczne wykończenie instalacji.

• Szerokość 2,5 modułu: Dopasowanie do standardowych modułów o szerokości 17,5 mm – gwarantuje pewne mechaniczne zamknięcie szeregu aparatów i zapobiega przypadkowemu przesunięciu.
• Tworzywo izolacyjne: Wykonana z materiału o dobrych właściwościach dielektrycznych, co zapewnia bezpieczną separację od szyny DIN i ochronę przed zwarciem.
• Montáž bez narzędzi: Zatrzaskowe mocowanie na szynie TH35 – szybki i prosty montaż bez użycia śrub, oszczędność czasu podczas aranżacji rozdzielnicy.
• Uniwersalna kompatybilność: Pasuje do wszystkich standardowych aparatów modułowych (wyłączników, styczników, przycisków etc.) o szerokości modułu 17,5 mm.
• Wyraźne oznaczenie: Symbol ZMAK2.5 i numer katalogowy ułatwiają identyfikację produktu podczas zamawiania i montażu.

Zgodność z Normami

Płytka końcowa ZAP ZMAK2.5 jest zgodna z wymaganiami obowiązujących norm europejskich (znak CE). Przeznaczona do stosowania w instalacjach niskiego napięcia w rozdzielnicach budynkowych. Produkt nie wymaga dodatkowej certyfikacji, jednak zaleca się montaż zgodnie z wytycznymi producenta oraz zasadami sztuki elektrycznej.

Zastosowanie

Płytka końcowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest estetyczne i bezpieczne zakończenie ciągu aparatów modułowych na szynie DIN. Oto typowe scenariusze:

• Zakończenie szeregu wyłączników nadprądowych lub różnicowoprądowych w rozdzielnicy głównej.
• Stabilizacja zestawu styczników lub przekaźników w szafie sterowniczej.
• Oznaczenie końca grupy aparatów po ostatnim urządzeniu – ułatwia identyfikację i porządek w rozdzielnicy.
• Wypełnienie wolnego miejsca na szynie po demontażu urządzenia – zapobiega przesuwaniu się sąsiednich aparatów.

Wskazówki Montażowe

Płytkę końcową powinien montować wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Element zatrzaskuje się na szynie DIN TH35 (35 mm) – nie wymaga dokręcania ani użycia narzędzi. Należy upewnić się, że płytka jest całkowicie dociśnięta do szyny i nie blokuje dostępu do zacisków sąsiednich aparatów. Przekrój przewodów w danym obwodzie nie ma wpływu na montaż płytki, jednak w całej rozdzielnicy należy stosować przewody o przekroju odpowiednim do prądu znamionowego chronionych obwodów.

FAQ

• Czy płytka końcowa przewodzi prąd? Nie, płytka wykonana jest z materiału izolacyjnego i nie przewodzi prądu. Pełni wyłącznie funkcję mechaniczną oraz separacyjną od szyny DIN.
• Jaki jest stopień ochrony (IP) produktu? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony dla aparatury modułowej wynosi IP20. Płytka nie zmienia stopnia ochrony rozdzielnicy ani nie wymaga własnego deklarowania IP.
• Czy płytka pasuje do wszystkich szyn DIN? Tak, jest przystosowana do standardowej szyny DIN TH35 o szerokości 35 mm. Nie nadaje się do szyn asymetrycznych lub o innych wymiarach bez adaptera.
