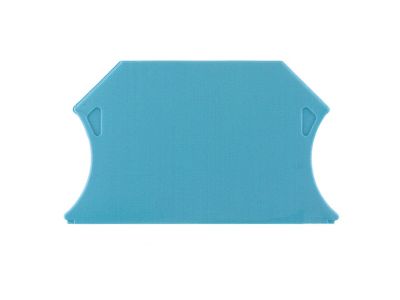

Płytka końcowa WAP 2,5-10 niebieska | 1050080000 Weidmuller

Opis i Kluczowe Cechy

Płytka końcowa WAP 2,5-10 w kolorze niebieskim to kluczowy element osprzętu elektroinstalacyjnego z renomowanej serii W firmy Weidmuller. Została zaprojektowana w celu zapewnienia pełnego bezpieczeństwa oraz estetyki wewnątrz szaf sterowniczych i rozdzielnic. Wykonanie z zaawansowanego materiału Wemid gwarantuje doskonałe właściwości izolacyjne oraz wysoką odporność termiczną, co jest niezbędne w wymagających środowiskach przemysłowych. Kolor niebieski ułatwia szybką identyfikację obwodów neutralnych (N) lub iskrobezpiecznych, co znacząco przyspiesza prace serwisowe i diagnostyczne.

• Materiał Wemid: Tworzywo o podwyższonej odporności na temperaturę (do 120°C) i właściwościach samogasnących.
• Kompatybilność: Przeznaczona do złączek szeregowych z serii W o przekrojach od 2,5 mm² do 10 mm².
• Ochrona IP: Skutecznie zamyka otwartą stronę złączki, chroniąc przed przypadkowym dotknięciem części pod napięciem.
• Stabilność konstrukcyjna: Precyzyjne dopasowanie zapobiega przesunięciom i zapewnia sztywność całego bloku zaciskowego.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa wymagane w branży elektro-technicznej. Materiał Wemid posiada klasę palności V-0 zgodnie z normą UL 94, co oznacza, że jest to materiał samogasnący, niepodtrzymujący płomienia. Płytka jest w pełni zgodna z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji, oraz spełnia wymagania systemowe dla instalacji niskonapięciowych montowanych na szynach DIN.

Zastosowanie

Płytka końcowa WAP 2,5-10 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezbędna wszędzie tam, gdzie kończy się sekcja złączek szeregowych na szynie montażowej TS 35. Dzięki niebieskiej barwie, inżynierowie i elektrycy wykorzystują ją do separacji sekcji potencjałów neutralnych w rozdzielnicach głównych, szafach automatyki oraz systemach sterowania maszyn. Jest to element krytyczny dla zachowania odpowiednich odstępów izolacyjnych i ochrony przed dotykiem bezpośrednim.

Wskazówki Montażowe

Montaż płytki końcowej jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy ją umieścić na ostatniej złączce w rzędzie, dociskając do bocznej, otwartej części korpusu izolacyjnego. Ważne jest, aby upewnić się, że płytka jest stabilnie osadzona i przylega całą powierzchnią do złączki. Po zamontowaniu płytki zaleca się zastosowanie trzymacza końcowego (blokady), aby zapobiec przesuwaniu się całego zestawu złączek wzdłuż szyny DIN pod wpływem wibracji lub naprężeń przewodów.

FAQ

• Czy płytka pasuje do złączek innych producentów? Płytka WAP 2,5-10 jest dedykowana do serii W marki Weidmuller. Choć wymiary mogą być zbliżone do innych systemów, pełną gwarancję dopasowania i parametrów izolacyjnych uzyskuje się tylko przy stosowaniu z oryginalnymi komponentami Weidmuller.
• Dlaczego kolor płytki ma znaczenie? Kolor niebieski jest standardowo przypisany do przewodów neutralnych. Użycie niebieskiej płytki końcowej pozwala na zachowanie spójności kolorystycznej instalacji, co ułatwia orientację w szafie sterowniczej.
• Jaka jest maksymalna temperatura pracy tego elementu? Dzięki zastosowaniu materiału Wemid, płytka może bezpiecznie pracować w temperaturze ciągłej do 120°C.
