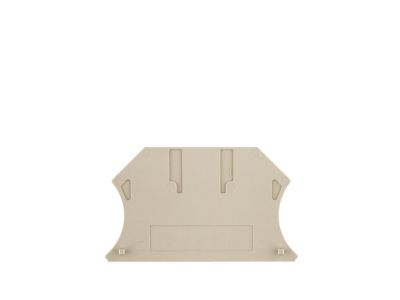

Płytka końcowa WAP 2,5-10 ciemnobeżowa | 1050000000 Weidmuller

Opis i Kluczowe Cechy

Płytka końcowa WAP 2,5-10 w kolorze ciemnobeżowym to kluczowy element osprzętu elektroinstalacyjnego z renomowanej serii W od firmy Weidmuller. Została zaprojektowana z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa poprzez skuteczne odizolowanie ostatniej złączki w rzędzie na szynie montażowej. Produkt wykonany jest z zaawansowanego materiału Wemid, który charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną, co przekłada się na długowieczność instalacji nawet w wymagających warunkach przemysłowych.

• Materiał Wemid: Tworzywo termoplastyczne o klasie palności V-0 według normy UL 94, co gwarantuje samogaśnięcie i brak podtrzymywania płomienia.
• Uniwersalność: Płytka jest kompatybilna z szerokim zakresem złączek szeregowych o przekrojach od 2,5 mm² do 10 mm², co pozwala na optymalizację stanów magazynowych.
• Ochrona przed dotykiem: Zapewnia stopień ochrony niezbędny do bezpiecznej eksploatacji rozdzielnic, eliminując ryzyko przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania jakościowe stawiane komponentom elektrotechnicznym. Materiał Wemid, z którego wykonano płytkę, posiada certyfikację potwierdzającą jego odporność na prądy pełzające oraz stabilność wymiarową w szerokim zakresie temperatur pracy. Płytka końcowa WAP 2,5-10 jest w pełni zgodna z dyrektywami środowiskowymi, co potwierdza jej bezpieczeństwo dla użytkownika i środowiska naturalnego.

Zastosowanie

Płytka końcowa znajduje szerokie zastosowanie w profesjonalnych systemach automatyki przemysłowej oraz w rozdzielnicach niskiego napięcia. Jest niezbędna wszędzie tam, gdzie stosowane są złączki śrubowe serii W firmy Weidmuller. Idealnie sprawdza się w:

• Szafach sterowniczych maszyn i urządzeń.
• Rozdzielnicach głównych i obiektowych w budownictwie komercyjnym.
• Instalacjach wymagających wysokiej niezawodności i przejrzystości montażu.

Wskazówki Montażowe

Montaż płytki końcowej WAP 2,5-10 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy ją umieścić na końcu bloku złączek zamontowanych na szynie DIN (TS 35). Płytka idealnie przylega do profilu złączki, zamykając jej otwartą stronę i tworząc szczelną barierę izolacyjną. Podczas projektowania układu należy pamiętać, aby każda sekcja złączek kończyła się dedykowaną płytką, co zapobiega przesunięciom i zwiększa sztywność całej konstrukcji na szynie.

FAQ

• Czy płytka pasuje do złączek innych producentów? Płytka WAP 2,5-10 jest dedykowana do serii W firmy Weidmuller. Ze względu na specyficzny profil zatrzasków i wymiary, zaleca się stosowanie jej wyłącznie z kompatybilnymi produktami tego producenta.
• Jaka jest odporność temperaturowa materiału Wemid? Materiał Wemid może pracować w temperaturze ciągłej do 120°C, co znacznie przewyższa standardowe parametry poliamidu PA66.
• Czy płytka jest wymagana na każdej złączce? Nie, płytkę montuje się tylko na końcu szeregu złączek o tej samej geometrii, aby zamknąć ich obudowę.
