Płytka K45/2 złącz 2x RCA (CINCH) 22,5x45mm, czarny, Simon Connect | K101/14 Kontakt Simon

Alternatywny kod produktu: TSC-K101-14

Opis i Kluczowe Cechy

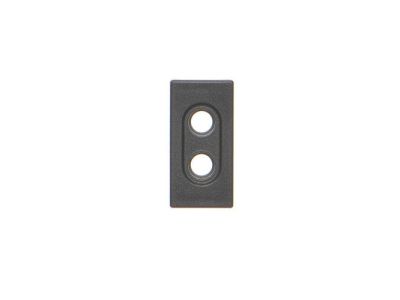

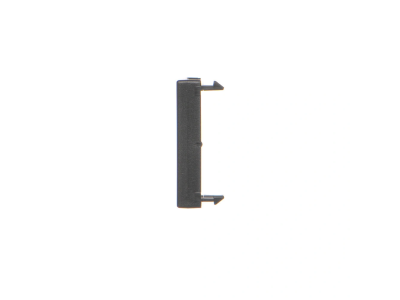

Płytka K45/2 firmy Simon Connect (symbol K101/14) to element uzupełniający systemów modułowych, wyposażony w dwa złącza RCA (CINCH) w kolorze czarnym. Jej kompaktowy format 22,5×45 mm umożliwia montaż w standardowych rozdzielnicach na szynie DIN, zapewniając estetyczne i funkcjonalne wyprowadzenie sygnałów audio/wideo bezpośrednio w puszce lub szafce sterowniczej. Dzięki wysokiej jakości wykonania gwarantuje stabilne połączenie i czystość przesyłanego sygnału.

• Dwa złącza RCA (CINCH): umożliwiają jednoczesne prowadzenie dwóch kanałów analogowych (np. stereo) w jednym module, oszczędzając miejsce w rozdzielnicy.
• Wymiary 22,5×45 mm: kompatybilne z typowymi puszkami modułowymi i szyną TH35 – łatwa integracja z istniejącą aparaturą.
• Kolor czarny: elegancki wygląd oraz czytelna identyfikacja w rozdzielnicy.
• Konstrukcja Simon Connect: system umożliwiający szybki montaż i bezpieczne mocowanie płytki w miejscu przeznaczenia.
• Brak konieczności dodatkowego okablowania wewnętrznego: złącza gotowe do podłączenia przewodów za pomocą wtyków lub lutowania (w zależności od wykonania).

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Jako pasywny element złączowy nie podlega szczególnym normom aparatury łączeniowej – przeznaczony do stosowania w instalacjach niskiego napięcia sygnałowego.

Zastosowanie

Płytka K45/2 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest profesjonalne wyprowadzenie sygnałów audio lub wideo w obrębie rozdzielnicy modułowej. Umożliwia uporządkowane okablowanie i łatwy dostęp do gniazd.

• Systemy nagłośnieniowe i domowe kina – łatwe połączenie amplitunera z głośnikami czy źródłami dźwięku.
• Instalacje AV w biurach i salach konferencyjnych – wyprowadzenie sygnału z szafy sterowniczej do paneli ściennych.
• Punkt wyprowadzenia sygnałów analogowych w sterownikach PLC / automatyce budynkowej (np. czujniki dźwięku).
• Montaż w puszkach podtynkowych jako element wykończeniowy instalacji głośnikowych.

Wskazówki Montażowe

Montaż płytki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP w zakresie eksploatacji urządzeń elektrycznych). Przed rozpoczęciem prac całkowicie odłącz napięcie w obwodzie. Płytkę mocuj na szynie TH35 (DIN) w rozdzielnicy. Podłączaj przewody sygnałowe zgodnie z zaleceniami producenta – dla zapewnienia niezawodności styku stosuj przekroje przewodów odpowiednie do zastosowania (zalecane 0,5–1,5 mm² dla sygnałów audio). Dokręcaj śruby zacisków z momentem podanym w dokumentacji (jeśli dotyczy). Po zmontowaniu sprawdź ciągłość połączeń.

FAQ

• Jakie są dokładne wymiary płytki K101/14? Płytka ma wymiary 22,5 mm (szerokość modułu) × 45 mm (wysokość). Jest to standardowy format pasujący do modułowych rozdzielnic.
• Czy płytka wymaga zasilania? Nie, jest to pasywny element złączowy – nie pobiera prądu. Służy wyłącznie do wyprowadzenia sygnałów analogowych.
• Jaki jest stopień ochrony IP? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy – typowo w strefie o ochronie IP20. Nie podano innych wartości w dokumentacji.
