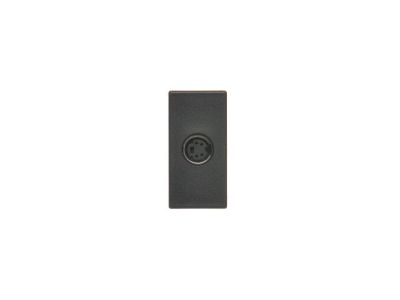

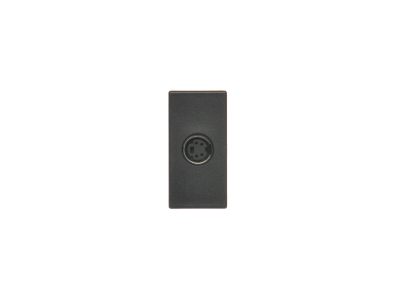

Płytka K45/2 gniazda S-Video 22,5x45mm + wkład, zaciski śrubowe, czarny, Simon Connect | K103B/14 Kontakt Simon

Alternatywny kod produktu: TSC-K103B-14

Opis i Kluczowe Cechy

Płytka K103B/14 firmy Simon Connect to element systemu gniazd K45, wyposażony w dwa gniazda S-Video. Dzięki wymiarom 22,5×45 mm pasuje do standardowych ramek i puszek Simon Connect. Zastosowanie zacisków śrubowych zapewnia trwałe i pewne połączenie przewodów sygnałowych. Produkt w kolorze czarnym ułatwia dopasowanie do nowoczesnych aranżacji wnętrz.

• Dwa gniazda S-Video: umożliwiają jednoczesne podłączenie dwóch źródeł sygnału wideo lub dystrybucję sygnału do dwóch urządzeń bez potrzeby stosowania rozgałęźników.

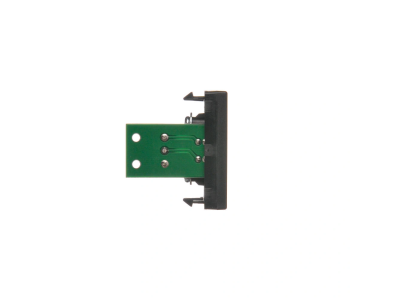

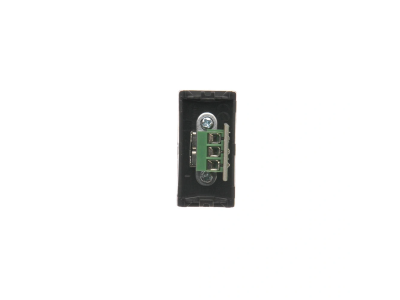

• Zaciski śrubowe: gwarantują stabilny i niskostratny kontakt, minimalizując ryzyko zakłóceń transmisji wideo.
• Wymiary 22,5×45 mm (K45): kompatybilność z szeroką gamą ramek i puszek instalacyjnych Simon Connect, co ułatwia zabudowę w puszkach podtynkowych i natynkowych.
• Kolor czarny: estetyczne wykończenie, które dobrze komponuje się z nowoczesnymi panelami ściennymi i sprzętem RTV.
• Wkład i płytka w komplecie: gotowy do montażu – wystarczy umieścić w odpowiedniej ramce i podłączyć przewody.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących sprzętu instalacyjnego niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Przeznaczony do użytku w suchych pomieszczeniach wewnątrz budynków.

Zastosowanie

Płytka K103B/14 została zaprojektowana do dystrybucji analogowego sygnału S-Video w instalacjach audio-wideo. Sprawdzi się zarówno w domowych systemach rozrywki, jak i w profesjonalnych stanowiskach multimedialnych.

• Podłączenie odtwarzaczy DVD, magnetowidów i innych źródeł S-Video do telewizorów lub monitorów.
• Tworzenie punktów dystrybucji sygnału wideo w systemach multiroom (z wykorzystaniem przełączników VGA/S-Video).
• Instalacja w ścianach biur, sal konferencyjnych i centrów edukacyjnych, gdzie potrzebne są estetyczne gniazda sygnałowe.
• Rozbudowa istniejących instalacji elektrycznych o moduły gniazd audiowizualnych w ramach systemu Simon Connect.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Płytkę umieszcza się w odpowiedniej ramce Simon Connect i mocuje na puszce instalacyjnej (np. ø60 mm) lub szynie (jeśli stosowana jest w systemie listew). Przewody sygnałowe podłączyć do zacisków śrubowych zgodnie z oznaczeniami na płytce. Moment dokręcania śrub nie może przekraczać wartości zalecanej w dokumentacji producenta. Przekrój przewodów należy dobrać odpowiednio do wymagań instalacji – dla sygnałów niskonapięciowych typowo 0,5–1,5 mm². Po zakończeniu montażu sprawdzić ciągłość i jakość połączeń.

FAQ

• Czy płytka K103B/14 jest kompatybilna z ramkami Simon Connect? Tak, jest przeznaczona do systemu modułowego K45 Simon Connect i pasuje do wszystkich dedykowanych ramek jedno- i wielogniazdowych.
• Jakie przewody mogę podłączyć do zacisków śrubowych? Zaciski śrubowe akceptują przewody linkowe lub sztywne o przekroju do około 1,5 mm². Należy zachować ostrożność, aby nie uszkodzić styków.
• Czy podczas montażu wymagane jest odłączenie napięcia? Tak, nawet w przypadku instalacji niskonapięciowych zawsze należy odłączyć napięcie w obwodzie przed jakimikolwiek pracami – bezpieczeństwo jest priorytetem.
