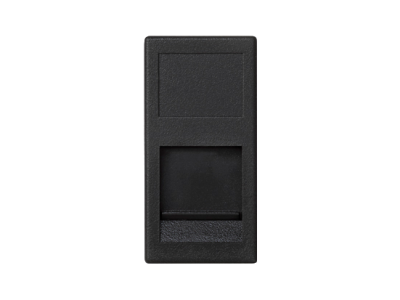

Płytka K45/2, 1x RJ z osłoną, 22,5x45mm, INFRA+, czarny, Simon Connect | KA75/14 Kontakt Simon

Opis i Kluczowe Cechy

Płytka K45/2 Simon Connect (symbol KA75/14) to element systemu INFRA+ wyposażony w gniazdo RJ z ochronną osłoną. Zaprojektowana w formacie 22,5x45mm (1 jednostka modułowa), w kolorze czarnym, umożliwia estetyczne i funkcjonalne zakończenie okablowania sieciowego w ramkach Simon K45. Osłona zabezpiecza gniazdo przed osadzaniem się kurzu i przypadkowymi uszkodzeniami mechanicznymi.

• Gniazdo RJ z osłoną: Zapewnia bezpieczne podłączenie wtyczek RJ (np. RJ45, RJ11) oraz chroni styk przed kurzem i zabrudzeniami, zwiększając niezawodność połączenia.
• Wymiary 22,5x45mm (1 moduł K45): Kompatybilne z ramkami i listwami systemu Simon INFRA+, co ułatwia integrację z istniejącą instalacją teletechniczną.
• Kolor czarny: Estetyczne wykończenie, które dobrze komponuje się z nowoczesnymi wnętrzami i standardem RAL 9005.
• System Simon INFRA+: Gwarancja spójności z pozostałymi akcesoriami (płytki maskujące, moduły) tej samej serii, co upraszcza projektowanie i montaż.
• Łatwy montaż: Płytka montuje się w ramkach K45 poprzez zatrzaśnięcie, bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego i złącz telekomunikacyjnych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Płytka K45/2 z gniazdem RJ znajduje zastosowanie w instalacjach sieciowych, telekomunikacyjnych i sterowania, umożliwiając wygodne przyłączanie urządzeń w systemie ramkowym Simon.

• Instalacje sieci Ethernet (RJ45) w biurach i domach – jako punkt dostępowy w puszce lub szafie.
• Systemy telefoniczne (RJ11/RJ12) – dyskretne zakończenie linii w ramkach modułowych.
• Automatyka budynkowa i sterowanie – jako interfejs komunikacyjny dla sterowników PLC lub systemów KNX/Modbus za pośrednictwem skrętki.
• Modernizacja i rozbudowa istniejących instalacji Simon INFRA+ – łatwe dodanie gniazda RJ w dowolnym miejscu ramki.

Wskazówki Montażowe

Montaż płytki może być wykonany przez wykwalifikowanego instalatora. Należy bezwzględnie upewnić się, że okablowanie nie jest pod napięciem (w przypadku linii telefonicznych możliwość występowania napięcia). Płytkę montuje się w ramce lub listwie systemu Simon K45 poprzez delikatne wciśnięcie do zatrzaśnięcia. Przekrój przewodów i typ wtyczki należy dobrać zgodnie z wymaganiami instalacji (zalecane złącza 8P8C). Unikać nadmiernego nacisku na osłonę podczas podłączania kabla.

FAQ

• Czy osłona jest zdejmowalna? Tak, osłona na gnieździe RJ jest ruchoma – odchyla się po włożeniu wtyczki i automatycznie wraca na miejsce po jej wyjęciu, chroniąc styk przed kurzem.
• Jaki stopień ochrony IP ma płytka? Producent nie podaje stopnia ochrony IP. W typowych zastosowaniach wewnętrznych (rozdzielnice, puszki) nie wymaga się dodatkowej uszczelki – płytka przeznaczona do montażu w suchych pomieszczeniach.
• Czy płytka jest kompatybilna z ramkami innych producentów? Płytka została zaprojektowana do systemu ramek Simon K45/INFRA+. Kompatybilność z innymi systemami (np. 45x45mm) może wymagać indywidualnego sprawdzenia.
