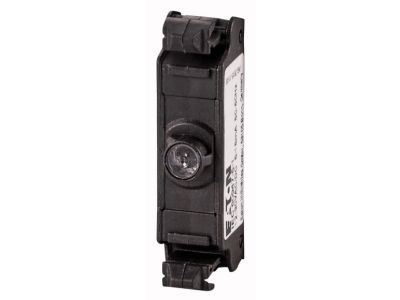

Płytka dioda LED RGB (7 kolorów) U=24VDC M22-FLED-RGB RMQ-Titan M22 | 180800 Eaton

Alternatywny kod produktu: M22-FLED-RGB

Opis i Kluczowe Cechy

Płytka dioda LED RGB (7 kolorów) z serii RMQ-Titan (symbol 180800) to kompaktowy element sygnalizacyjny przeznaczony do montażu w obudowach i panelach sterowniczych. Dzięki zasilaniu 24 V DC oraz prądowi roboczemu 8–15 mA zapewnia niski pobór mocy (maks. 0,36 W) i długą żywotność. Podłączenie za pomocą zacisku Cage Clamp (Wago) gwarantuje szybki i pewny montaż bez konieczności stosowania dodatkowych narzędzi. Stopień ochrony IP20 chroni przed wnikaniem ciał stałych, co jest typowe dla aparatury w rozdzielnicach.

• Napięcie zasilania 24 V DC: bezpieczna praca w instalacjach niskonapięciowych, zgodna ze standardami automatyki budynkowej i przemysłowej.
• Prąd roboczy 8–15 mA: minimalne obciążenie źródła zasilania, umożliwiające podłączenie wielu elementów w jednej pętli bez ryzyka przeciążenia.
• Diody RGB (7 kolorów): możliwość sygnalizacji różnych stanów pracy (np. gotowość, awaria, alarm) dzięki płynnej zmianie barw – zwiększa czytelność wizualną.
• Podłączenie Cage Clamp: beznarzędziowy zacisk sprężynowy zapewnia niską rezystancję styku i odporność na wibracje – idealny do instalacji w warunkach przemysłowych.
• Stopień ochrony IP20: odpowiedni do montażu w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Płytka dioda LED spełnia wymagania normy IEC 60947-5-1 (aparatura sterownicza i sygnalizacyjna). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego obowiązującymi w branży.

Zastosowanie

Element LED RGB znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie urządzenia lub procesu. Dzięki siedmiu kolorom umożliwia intuicyjne rozróżnianie sygnałów bez dodatkowych etykiet.

• Sygnalizacja stanu pracy maszyn i urządzeń w szafach sterowniczych (np. bramy, prasy, taśmociągi).
• Wskazanie trybu pracy w panelach operatorskich i automatyce budynkowej (sterowanie oświetleniem, HVAC).
• Komunikacja stanów alarmowych w instalacjach przemysłowych (np. przekroczenie temperatury, brak materiału).
• Zastosowanie w zestawach przycisków i lampek serii RMQ-Titan jako uniwersalny wskaźnik wielobarwny.

Wskazówki Montażowe

Montaż i podłączenie płytki diody LED może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element przeznaczony jest do montażu na panelu (mocowanie z przodu) o typowej grubości 1–3 mm. Podłączenie przewodów należy wykonać zgodnie z dokumentacją producenta – maksymalny moment dokręcania dla zacisków Cage Clamp nie wymaga narzędzi, jednak zaleca się sprawdzenie siły osadzenia przewodu. Przekrój przewodów (zalecany 0,5–1,5 mm²) powinien być dobrany do prądu 15 mA – w praktyce każdy typowy przewód sygnałowy jest wystarczający. Nie przekraczać znamionowego napięcia i prądu. Montaż w suchym otoczeniu, bez bezpośredniego kontaktu z wodą (IP20).

FAQ

• Czy dioda LED RGB jest podświetlana na stałe, czy wymaga sterowania zewnętrznego? Dioda świeci się po przyłożeniu napięcia 24 V DC. Do zmiany kolorów wymagany jest zewnętrzny sterownik (np. PLC) lub dedykowany moduł PWM, ponieważ sama płytka nie zawiera układu zmiany barw – kolor zależy od kombinacji sygnałów RGB.
• Jaki jest stopień ochrony tej płytki? Stopień ochrony wynosi IP20. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy ≥12,5 mm, ale brak ochrony przed wilgocią. Zaleca się montaż w suchych rozdzielnicach i szafach sterowniczych.
• Jakie napięcie zasilania jest wymagane? Napięcie znamionowe wynosi 24 V DC (±10%). Prąd roboczy mieści się w zakresie 8–15 mA, co przy 24 V daje pobór mocy maksymalnie 0,36 W. Nie wolno podłączać do napięcia przemiennego AC.
