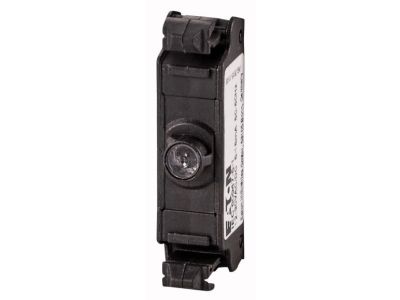

Płytka dioda LED RG - czerwony/zielony/żółty U=24VDC moc. przód M22-FLED-RG RMQ-Titan M22 | 180799 Eaton

Opis i Kluczowe Cechy

Płytka diodowa LED Eaton M22-FLED-RG to zaawansowany element sygnalizacyjny z prestiżowej serii RMQ-Titan, zaprojektowany z myślą o najbardziej wymagających systemach automatyki przemysłowej. Urządzenie charakteryzuje się możliwością wyświetlania kolorów czerwonego i zielonego, co pozwala na intuicyjną sygnalizację stanów pracy maszyn. Dzięki technologii LED, element ten oferuje wyjątkową trwałość oraz minimalny pobór mocy, który przy znamionowym napięciu roboczym wynoszącym 24 V DC wynosi zaledwie 0,36 W. Kluczowym atutem jest zastosowanie innowacyjnego systemu podłączenia typu Cage Clamp (znak towarowy firmy Wago). Jest to system zacisków sprężynowych, który zapewnia trwałe, bezobsługowe i odporne na wibracje połączenie elektryczne, co znacząco podnosi niezawodność całej instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Zapewnia to pełne bezpieczeństwo użytkowania w profesjonalnych aplikacjach niskonapięciowych. Stopień ochrony IP20 gwarantuje zabezpieczenie przed przypadkowym dotykiem części pod napięciem, co jest standardem dla komponentów montowanych wewnątrz szaf sterowniczych i obudów aparatury modułowej.

Zastosowanie

Element LED M22-FLED-RG znajduje szerokie zastosowanie w budowie nowoczesnych maszyn, rozdzielnicach elektrycznych oraz pulpitach sterowniczych. Dzięki montażowi z przodu, idealnie współpracuje z przyciskami i przełącznikami serii RMQ-Titan M22. Jest niezastąpiony w systemach wizualizacji stanów procesowych, gdzie wymagana jest wysoka niezawodność przy niskim znamionowym prądzie roboczym w zakresie od 10 do 15 mA. Możliwość uzyskania różnych barw światła pozwala na precyzyjne informowanie operatora o statusie urządzenia (np. praca, awaria, gotowość).

Wskazówki Montażowe

• Montaż mechaniczny: Element należy zamocować z przodu w dedykowanym adapterze mocującym serii M22.
• Podłączenie elektryczne: Wykorzystanie zacisku Cage Clamp pozwala na szybki montaż przewodów bez konieczności użycia specjalistycznych narzędzi do zaciskania tulejek.
• Zasilanie: Należy upewnić się, że napięcie zasilające jest stabilizowane i wynosi 24 V DC, co zapewni optymalną jasność świecenia i deklarowaną żywotność diody.
• Polaryzacja: Przy podłączaniu należy zwrócić uwagę na polaryzację napięcia stałego DC.

FAQ

• Czy element LED wymaga stosowania rezystorów zewnętrznych? Nie, element jest przystosowany do bezpośredniego zasilania napięciem 24 V DC.
• Jaki jest główny benefit zacisku Cage Clamp? Zapewnia on stały docisk przewodu, co eliminuje problem luzowania się styków pod wpływem drgań maszyny.
• Czy produkt współpracuje z systemem SmartWire-DT? Ten konkretny model (180799) nie posiada funkcji podłączenia do systemu SmartWire-DT.
