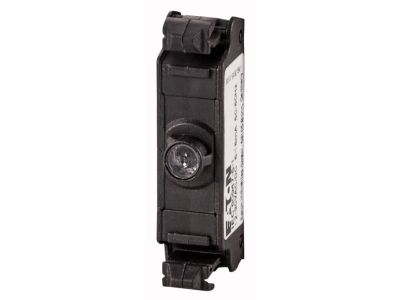

Płytka dioda LED czerwona U=24V moc. przód M22-FLED-B RMQ-Titan M22 | 180798 Eaton

Alternatywny kod produktu: M22-FLED-R

Opis i Kluczowe Cechy

Płytka dioda LED czerwona M22-FLED-B (nr 180798) z serii RMQ-Titan to element sygnalizacyjny przeznaczony do pracy w napięciu 12–30 V AC/DC, z typowym zasilaniem 24 V. Dzięki niskiemu poborowi mocy (maks. 0,26 W przy 24 V) oraz zaciskowi Cage Clamp zapewnia pewne i szybkie podłączenie w panelach sterowniczych.

• Napięcie robocze 12–30 V AC/DC: Elastyczność zasilania – może pracować zarówno w instalacjach 24 V, jak i innych napięciach z tego zakresu, co ułatwia unifikację w różnych układach.
• Prąd roboczy 5–15 mA: Bardzo małe obciążenie źródła zasilania – pozwala na podłączenie wielu diod bez przeciążenia.
• Maksymalny pobór mocy 0,26 W przy 24 V: Energooszczędność – minimalne straty ciepła, co zwiększa trwałość i bezpieczeństwo układu.
• Stopień ochrony IP20: Ochrona przed ciałami stałymi o średnicy >12,5 mm – odpowiednia do montażu w suchych pomieszczeniach w rozdzielnicach i pulpitach.
• Zacisk Cage Clamp: Bezśrubowe, szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi – oszczędność czasu podczas montażu.
• Zgodność z normą IEC 60947-5-1: Gwarancja jakości i bezpieczeństwa w aplikacjach sterowniczych i sygnalizacyjnych.

Zgodność z Normami

Płytka dioda LED M22-FLED-B spełnia wymagania normy IEC 60947-5-1, co potwierdza jej przydatność w obwodach sterowania i sygnalizacji w przemyśle.

Zastosowanie

Dioda przeznaczona jest do montażu w otworach o średnicy 22 mm (seria RMQ-Titan). Służy jako wskaźnik stanu w panelach operatorskich, sterowniach i rozdzielnicach.

• Sygnalizacja załączenia napięcia w szafach sterowniczych.
• Wskazywanie stanu pracy styczników, przekaźników i wyłączników.
• Podświetlanie przycisków i przełączników w serii RMQ-Titan (element mocowany z przodu).
• Sygnalizacja alarmowa w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element mocuje się z przodu panelu (otwór 22 mm) i podłącza za pomocą zacisku Cage Clamp. Przekrój przewodów należy dobrać do prądu znamionowego. Zaleca się stosowanie momentu dokręcania zgodnie z dokumentacją producenta.

FAQ

• Czy dioda wymaga dodatkowego podświetlenia? Nie – jest samodzielnym elementem LED, emitującym czerwone światło po podaniu napięcia.
• Jaki stopień ochrony ma ta płytka? IP20 – chroni przed ciałami stałymi o średnicy powyżej 12,5 mm; przeznaczona do suchych pomieszczeń wewnątrz rozdzielnic.
• Czy można stosować diodę przy napięciu stałym i zmiennym? Tak – pracuje w zakresie 12–30 V zarówno AC, jak i DC, z typowym zasilaniem 24 V.
