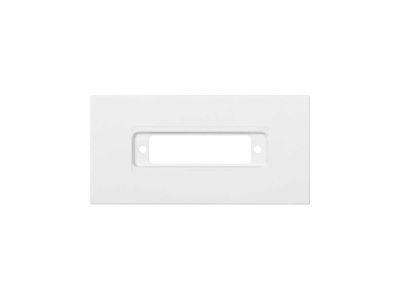

Płytka 90x45mm (2xK45) złącza LPT (D-Sub 25), czysta biel Simon Connect | K104/9 Kontakt Simon

Alternatywny kod produktu: TSC-K104-9

Opis i Kluczowe Cechy

Płytka montażowa Simon Connect o symbolu K104/9 to dedykowane akcesorium do instalacji złącz typu LPT (D-Sub 25) w standardzie K45. Wymiary 90x45 mm (2 moduły K45) oraz kolor czysta biel zapewniają estetyczne i uporządkowane prowadzenie sygnałów sterowniczych w rozdzielnicy. Produkt przeznaczony do szybkiego i pewnego montażu w systemie Simon Connect.

• Wymiary 90x45 mm (2xK45): kompaktowa powierzchnia montażowa mieszcząca dwa moduły K45, umożliwiająca instalację złącz D-Sub 25 w standardowej szynie DIN bez zbędnej straty miejsca.
• Przeznaczenie pod LPT (D-Sub 25): gotowe otwory i geometria dostosowana do złącza D-Sub 25 żeńskiego/męskiego, co ułatwia bezpieczne i szybkie okablowanie interfejsów szeregowych w sterownikach PLC i systemach automatyki.
• Kolor czysta biel: neutralna estetyka pasująca do większości rozdzielnic, zapewniająca czytelność oznaczeń i profesjonalny wygląd instalacji.
• System Simon Connect: element spójnego systemu akcesoriów modułowych, gwarantujący zgodność montażową z pozostałymi komponentami (listwy, puszki, wieńce).
• Symbol K104/9: identyfikacja katalogowa ułatwiająca dobór i zamówienie – produkt oznaczony zgodnie z katalogiem producenta.

Zgodność z Normami

Płytka montażowa Simon Connect K104/9 jest elementem systemu przeznaczonego do stosowania w instalacjach elektrycznych niskiego napięcia. Jako akcesorium nie wymaga deklaracji zgodności z normami wyrobu – podlega ogólnym wymaganiom bezpieczeństwa dla aparatury modułowej (np. stopień ochrony IP20 w typowej rozdzielnicy). Produkt posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Płytka K104/9 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane wyprowadzenie złącza D-Sub 25 na elewację rozdzielnicy lub pulpitu sterowniczego.

• Montaż złącz LPT (D-Sub 25) w rozdzielnicach sterowniczych dla sygnałów z czujników, enkoderów, sterowników PLC.
• Tworzenie interfejsów komunikacyjnych w szafach automatyki przemysłowej – porty szeregowe do podglądu i programowania.
• Uporządkowane wyprowadzenie sygnałów w systemach automatyki budynkowej (BMS) – np. połączenia z centralami wentylacyjnymi, stycznikami, przekaźnikami.
• Przygotowanie stanowisk testowych i pomiarowych, gdzie niezbędne jest łatwe odłączanie przewodów sygnałowych.

Wskazówki Montażowe

Montaż płytki K104/9 oraz instalację przewodów należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania całej rozdzielnicy. Płytkę montuje się na standardowej szynie TH35 (DIN) w module o szerokości 2xK45 (90 mm). Przewody do złącza D-Sub 25 należy przygotować zgodnie z dokumentacją techniczną systemu Simon Connect, a moment dokręcania śrub zacisków (jeśli występują) – według zaleceń producenta złącza. Przekrój przewodów dobrać do rzeczywistego obciążenia prądowego obwodów sygnałowych (max 1 A standardowo dla D-Sub).

FAQ

• Czy płytka K104/9 jest kompatybilna z szyną DIN TH35? Tak, konstrukcja płytki (2xK45) jest przystosowana do zatrzaskiwania na szynie TH35 (35 mm) w rozdzielnicach modułowych systemu Simon Connect.
• Jaki jest stopień ochrony (IP) tej płytki? Jako element montowany wewnątrz rozdzielnicy, płytka ma typowy dla tego typu akcesoriów stopień ochrony IP20 (brak ochrony przed wilgocią, chroni przed dostępem do części pod napięciem).
• Jakie złącze można zamontować na płytce? Płytka dedykowana jest do złączy LPT (D-Sub 25) – zarówno wtyków żeńskich, jak i męskich, zależnie od potrzeb. Inne złącza D-Sub o innej liczbie pinów mogą wymagać indywidualnego dopasowania otworów.
