Płyta SZR dla NSX250 | 29349 Schneider Electric

Opis i Kluczowe Cechy

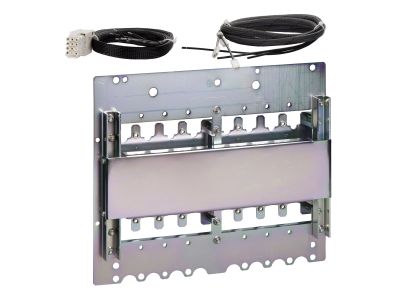

Płyta SZR (samoczynne załączenie rezerwy) o numerze katalogowym 29349 stanowi mechaniczną płytę podstawy z blokadą, dedykowaną do wyłączników Compact NSX100/250 oraz Compact NS100/250. Służy jako element konstrukcyjny układów przełączania zasilania – zapewnia mechaniczną blokadę uniemożliwiającą równoczesne załączenie dwóch źródeł, co jest kluczowe dla bezpieczeństwa instalacji.

• Blokada mechaniczna: Gwarantuje bezpieczne przełączanie między zasilaniem podstawowym a rezerwowym, eliminując ryzyko zwarcia między źródłami i chroniąc odbiorniki.
• Kompatybilność z Compact NSX100/250 i NS100/250: Pasuje do szerokiej gamy wyłączników kompaktowych, co ułatwia integrację w istniejących rozdzielnicach i modernizację systemów SZR.
• Łatwy montaż: Płyta podstawy przystosowana do zamocowania w rozdzielnicy, upraszcza budowę układu przełączania i redukuje czas instalacji.
• Solidna konstrukcja: Wykonana z trwałych materiałów, odporna na obciążenia mechaniczne podczas wielokrotnych przełączeń.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach niskiego napięcia. Zgodny z ogólnymi wymogami norm europejskich oraz posiada certyfikat CE. Dokładne normy dla poszczególnych wyłączników znajdują się w ich dokumentacji technicznej.

Zastosowanie

Płyta SZR znajduje zastosowanie w układach samoczynnego załączenia rezerwy, gdzie mechanicznie blokuje jednoczesne załączenie obu źródeł zasilania. Idealnie sprawdza się w:

• Budowie systemów zasilania awaryjnego w obiektach komercyjnych i przemysłowych.
• Automatyce przełączania sieci podstawowej i rezerwowej w rozdzielnicach głównych.
• Integracji z wyłącznikami Compact NSX i NS w celu zapewnienia bezpiecznej sekwencji przełączania.
• Modernizacji istniejących rozdzielnic o funkcję mechanicznej blokady SZR.

Wskazówki Montażowe

Montaż płyty SZR oraz całego układu przełączania powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Płytę montuje się na szynie DIN TH35 lub bezpośrednio w rozdzielnicy zgodnie z zaleceniami producenta wyłącznika. Momenty dokręcania śrub należy stosować zgodnie z dokumentacją techniczną. Przekroje przewodów dobrać do prądu znamionowego wyłączników.

FAQ

• Czy płyta SZR 29349 pasuje do wyłączników serii NSX160? Tak, płyta przeznaczona jest do wyłączników Compact NSX100/250 oraz NS100/250, obejmuje więc modele NSX160.
• Czy wymaga dodatkowego zasilania? Nie, płyta jest elementem mechanicznym – pełni funkcję blokady i podstawy, nie wymaga podłączenia elektrycznego.
• Jaki stopień ochrony ma płyta? Stopień ochrony zależy od obudowy, w której zamontowana jest płyta. Sama płyta nie posiada określonego IP – należy dobrać odpowiednią rozdzielnicę.
