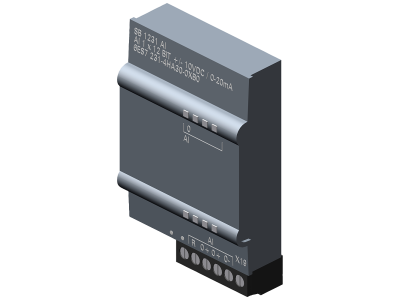

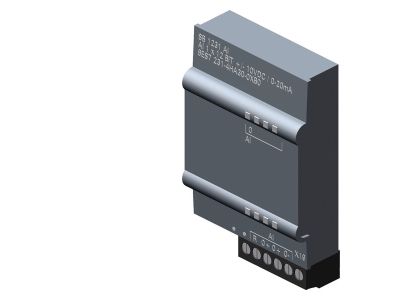

Płyta sygnałowa SB 1231, 1 wejście analogowe, 10VDC, 0-20mA, SIMATIC S7-1200 | 6ES7231-4HA30-0XB0 Siemens

Opis i Kluczowe Cechy

Płyta sygnałowa SB 1231 o numerze katalogowym 6ES7231-4HA30-0XB0 to zaawansowany moduł rozszerzeń dedykowany dla sterowników PLC z rodziny SIMATIC S7-1200 firmy SIEMENS. Jest to idealne rozwiązanie dla inżynierów automatyków, którzy potrzebują precyzyjnego odczytu sygnałów analogowych przy jednoczesnym zachowaniu kompaktowych wymiarów jednostki centralnej. Płyta montowana jest bezpośrednio na froncie procesora (CPU), co pozwala na rozbudowę systemu o jedno wejście analogowe bez konieczności zajmowania dodatkowego miejsca na szynie DIN.

• Wszechstronność sygnałów: Moduł obsługuje standardowe sygnały napięciowe w zakresie do 10V DC oraz prądowe w zakresie od 0 do 20 mA, co umożliwia współpracę z szeroką gamą czujników przemysłowych.
• Integracja z TIA Portal: Pełna kompatybilność z oprogramowaniem inżynierskim pozwala na błyskawiczną konfigurację i dostęp do wspólnej bazy zmiennych, co minimalizuje ryzyko błędów adresowania.
• Oszczędność miejsca: Dzięki konstrukcji typu Signal Board, gabaryty sterownika pozostają niezmienione, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Wysoka rozdzielczość: Precyzyjne przetwarzanie sygnału analogowego na postać cyfrową gwarantuje stabilność procesów regulacji i monitoringu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Płyta SB 1231 spełnia wymagania normy CE, co jest gwarancją bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) na terenie Unii Europejskiej. Urządzenie posiada również dopuszczenia cULus oraz certyfikację FM, co pozwala na jego stosowanie w wymagających aplikacjach przemysłowych na całym świecie. Stopień ochrony IP20 zapewnia bezpieczną pracę wewnątrz obudów sterowniczych, chroniąc elektronikę przed dostępem osób niepowołanych do części czynnych.

Zastosowanie

Płyta sygnałowa SB 1231 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie wymagany jest pomiar pojedynczej wartości fizycznej. Typowe scenariusze użycia obejmują:

• Monitoring procesów: Pomiar temperatury, ciśnienia lub poziomu cieczy za pomocą przetworników z wyjściem 0-10V lub 0-20mA.
• Systemy HVAC: Integracja z czujnikami jakości powietrza lub wilgotności w układach sterowania budynkowego.
• Proste układy regulacji: Dostarczanie sygnału sprzężenia zwrotnego do regulatorów PID zaimplementowanych w sterowniku S7-1200.
• Modernizacje (Retrofit): Dodanie funkcjonalności analogowej do istniejących systemów, w których nie ma już miejsca na dodatkowe moduły rozszerzeń SM (Signal Modules).

Wskazówki Montażowe

Instalacja płyty SB 1231 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie od jednostki centralnej CPU. Płytę należy wpiąć w dedykowane gniazdo na froncie sterownika SIMATIC S7-1200, upewniając się, że piny komunikacyjne są odpowiednio wyrównane. Przewody sygnałowe powinny być prowadzone z dala od kabli siłowych, aby uniknąć zakłóceń elektromagnetycznych. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych, a ekran należy uziemić zgodnie z zasadami sztuki elektro-technicznej. Moment dokręcania zacisków śrubowych powinien być zgodny ze specyfikacją, aby zapewnić trwały styk elektryczny bez uszkodzenia terminala.

FAQ

• Czy płyta SB 1231 wymaga dodatkowego zasilania? Nie, płyta pobiera niezbędną energię bezpośrednio z jednostki centralnej poprzez złącze komunikacyjne.
• Czy mogę używać wejścia prądowego i napięciowego jednocześnie? Moduł posiada jedno fizyczne wejście analogowe, które konfiguruje się w oprogramowaniu TIA Portal jako wejście napięciowe (10V) lub prądowe (0-20mA).
• Czy montaż płyty wpływa na szerokość sterownika na szynie DIN? Nie, płyta jest montowana w obrysie obudowy CPU, więc szerokość zestawu pozostaje bez zmian.
• Jaka jest rozdzielczość przetwarzania sygnału? Moduł oferuje wysoką precyzję przetwarzania, typową dla rodziny S7-1200, co pozwala na dokładne odwzorowanie mierzonych wielkości fizycznych w programie sterującym.
