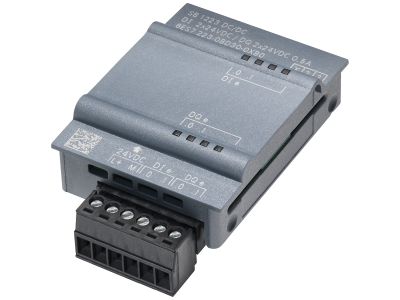

Płyta sygnałowa SB 1223 SB 1223, 2DI/2DQ 5V 200KHz,, SIMATIC S7-1200 | 6ES7223-3AD30-0XB0 Siemens

Alternatywny kod produktu: 6ES72233AD300XB0

Opis i Kluczowe Cechy

Płyta sygnałowa SB 1223 (symbol: 6ES7223-3AD30-0XB0) to moduł rozszerzający do sterownika SIMATIC S7-1200, wyposażony w 2 wejścia binarne (5 V DC, 200 kHz) oraz 2 wyjścia binarne (5 V DC, 200 kHz). Dzięki szybkiej odpowiedzi do 200 kHz umożliwia precyzyjne zliczanie impulsów i sterowanie w aplikacjach wymagających dużej częstotliwości przełączeń.

• 2 wejścia binarne 5 V DC / 200 kHz: zapewniają szybki odczyt sygnałów z enkoderów, czujników zbliżeniowych czy liczników impulsów, co przekłada się na dokładną kontrolę procesów.
• 2 wyjścia binarne 5 V DC / 200 kHz: umożliwiają generowanie szybkich sygnałów sterujących, np. dla siłowników, przekaźników lub wejść innych sterowników, bez opóźnień.
• Kompatybilność z CPU S7-1200: płytka montowana bezpośrednio na obudowie CPU, co oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.
• Napięcie zasilania 5 V DC: niskie napięcie zwiększa bezpieczeństwo w aplikacjach wymagających izolacji galwanicznej niskiego poziomu.
• Przystosowana do pracy z sygnałami szybkimi: częstotliwość 200 kHz pozwala na obsługę enkoderów inkrementalnych i szybkich procesów automatyki.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami dla systemów automatyki przemysłowej Siemens SIMATIC.

Zastosowanie

Płyta sygnałowa SB 1223 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest szybka i niezawodna komunikacja sygnałów cyfrowych w sterowniku S7-1200.

• Sterowanie szybkimi osiami napędowymi – zliczanie impulsów z enkoderów inkrementalnych
• Obsługa czujników zbliżeniowych i fotoelektrycznych pracujących z wysoką częstotliwością przełączeń
• Generowanie impulsów sterujących dla przekaźników półprzewodnikowych lub wejść modułów wykonawczych
• Zastosowania w automatyce budynkowej i przemysłowej wymagające precyzyjnego liczenia zdarzeń

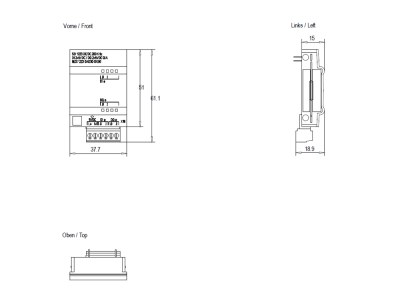

Wskazówki Montażowe

Montaż i podłączenie płyty sygnałowej SB 1223 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi kwalifikacjami w zakresie automatyki). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Płytkę montuje się bezpośrednio na module CPU S7-1200 (w odpowiednim gnieździe rozszerzeń). Do połączeń używać przewodów o przekroju dostosowanym do prądu i napięcia zgodnie z dokumentacją techniczną producenta. Nie przekraczać maksymalnych parametrów katalogowych.

FAQ

• Czy płyta SB 1223 ma podświetlenie lub diody sygnalizacyjne? W danych produktowych nie ma informacji o podświetleniu. Standardowo moduły SIMATIC posiadają diody LED sygnalizujące stan kanałów – brak jednak potwierdzenia w źródle.
• Jaki jest stopień ochrony (IP) tej płyty sygnałowej? Producent nie podaje w dostarczonych danych stopnia ochrony. Płytka przeznaczona jest do montażu w szafie sterowniczej, zwykle w środowisku suchym i czystym.
• Czy moduł obsługuje tryb szybkich liczników? Dzięki częstotliwości 200 kHz wejścia binarne mogą pracować jako szybkie liczniki impulsów w konfiguracji sterownika S7-1200 – wymaga to odpowiedniego zaprogramowania w TIA Portal.
