Płyta sygnałowa SB 1223 dla CPU S7-1200, 2 wejścia binarne 24VDC, 2 wyjścia 24VDC, SIMATIC S7-1200 | 6ES7223-0BD30-0XB0 Siemens

Alternatywny kod produktu: 6ES72230BD300XB0

Opis i Kluczowe Cechy

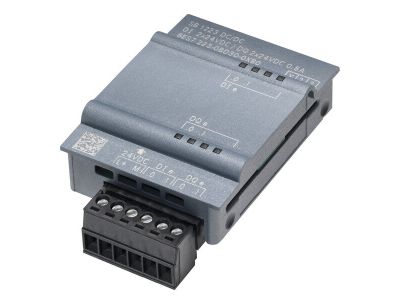

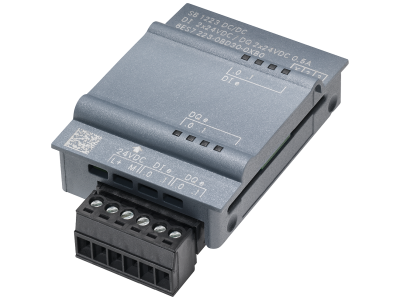

Płyta sygnałowa SB 1223 (symbol 6ES7223-0BD30-0XB0) firmy Siemens, przeznaczona do sterowników SIMATIC S7-1200, oferuje 2 wejścia binarne 24V DC oraz 2 wyjścia 24V DC. Umożliwia rozszerzenie funkcjonalności CPU o dodatkowe punkty I/O w kompaktowej formie, bez potrzeby stosowania dodatkowych modułów rozszerzeń.

• 2 wejścia binarne 24V DC: Pozwalają na odczytywanie sygnałów cyfrowych z czujników, przycisków czy styków pomocniczych, zwiększając liczbę dostępnych wejść sterownika bez konieczności stosowania dodatkowych modułów.
• 2 wyjścia 24V DC: Umożliwiają sterowanie małymi odbiornikami, takimi jak przekaźniki, diody LED czy siłowniki, bezpośrednio z płyty sygnałowej.
• Zintegrowana konstrukcja SB 1223: Montowana bezpośrednio do CPU S7-1200, nie zajmuje dodatkowego miejsca na szynie DIN, co oszczędza miejsce w szafie sterowniczej.
• Łatwość konfiguracji w TIA Portal: Płyta sygnałowa jest automatycznie rozpoznawana przez oprogramowanie inżynierskie, co skraca czas projektowania i uruchomienia.
• Napięcie zasilania 24V DC: Standardowe napięcie w automatyce przemysłowej, ułatwiające integrację z istniejącymi systemami.

Zgodność z Normami

Produkt posiada certyfikat CE i jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN dla przemysłowej aparatury sterowniczej. Przeznaczony do stosowania w systemach automatyki zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Płyta sygnałowa SB 1223 rozszerza możliwości sterownika SIMATIC S7-1200 w małych i średnich aplikacjach przemysłowych. Idealna do:

• Rozbudowy liczby wejść/wyjść cyfrowych w istniejących instalacjach S7-1200 bez konieczności zmiany CPU.
• Sterowania prostymi procesami, takimi jak linie sortujące, małe prasy, stanowiska montażowe.
• Integracji z czujnikami krańcowymi, przyciskami, enkoderami (poprzez wejścia) oraz sterowania przepustnicami, zaworami (wyjścia).
• Aplikacji wymagających szybkiego prototypowania i elastyczności – łatwa wymiana płyty bez ingerencji w okablowanie główne.

Wskazówki Montażowe

Montaż płyty sygnałowej SB 1223 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Płytę mocuje się bezpośrednio do obudowy CPU S7-1200 – nie wymaga osobnej szyny DIN. Przewody podłączać zgodnie ze schematem połączeń, stosując odpowiednie końcówki i moment dokręcania zacisków (zgodnie z instrukcją). Dobór przekroju przewodów należy dostosować do prądu obciążenia.

FAQ

• Czy płyta SB 1223 wymaga oddzielnego zasilania? Płyta pobiera zasilanie bezpośrednio z CPU S7-1200 – nie jest wymagane zewnętrzne źródło.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura tego typu montowana jest w rozdzielnicach o odpowiednim stopniu ochrony (np. IP20 w suchych pomieszczeniach).
• Czy wyjścia są chronione przed przeciążeniem? W danych technicznych nie określono zabezpieczeń; zaleca się stosowanie zewnętrznych bezpieczników zgodnie z projektem instalacji.
