Płyta sygnałowa CB 1241, 1 interfejs RS485, przyłącze śrubowe, tryb FREEPORT, SIMATIC S7-1200 | 6ES7241-1CH30-1XB0 Siemens

Opis i Kluczowe Cechy

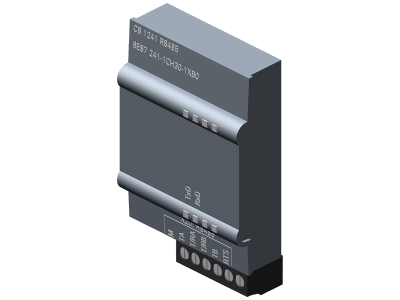

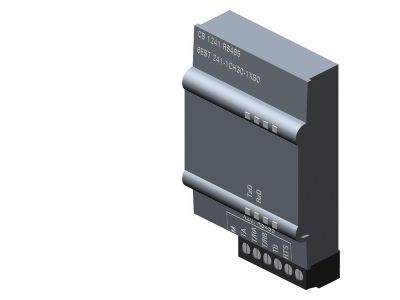

Płyta sygnałowa CB 1241 o numerze katalogowym 6ES7241-1CH30-1XB0 to zaawansowany moduł komunikacyjny dedykowany dla sterowników logicznych serii SIMATIC S7-1200 firmy Siemens. Urządzenie to zostało zaprojektowane z myślą o optymalizacji przestrzeni w szafie sterowniczej – montaż odbywa się bezpośrednio na froncie jednostki centralnej (CPU), co pozwala na rozszerzenie możliwości komunikacyjnych bez zwiększania fizycznego obrysu sterownika na szynie DIN.

• Interfejs RS485: Zintegrowany port szeregowy umożliwia niezawodną transmisję danych w standardzie RS485, co jest kluczowe w środowiskach przemysłowych narażonych na zakłócenia elektromagnetyczne.
• Tryb FREEPORT: Obsługa protokołu Freeport daje programiście pełną swobodę w definiowaniu ramki danych, co pozwala na komunikację z dowolnymi urządzeniami zewnętrznymi, takimi jak czytniki kodów kreskowych, wagi czy terminale operatorskie innych producentów.
• Przyłącze śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów sygnałowych, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Integracja z TIA Portal: Pełna kompatybilność z ekosystemem SIMATIC pozwala na błyskawiczną konfigurację i współdzielenie zmiennych między sterownikiem a panelami HMI w ramach jednej bazy danych.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy przemysłowe wymagane dla komponentów automatyki marki Siemens. Płyta sygnałowa CB 1241 została zaprojektowana zgodnie z normami kompatybilności elektromagnetycznej (EMC), co zapewnia stabilną pracę w trudnych warunkach hal produkcyjnych. Posiada certyfikację CE oraz spełnia wymagania normy IEC, co potwierdza jej bezpieczeństwo i wysoką jakość wykonania. Dzięki przynależności do rodziny SIMATIC S7-1200, moduł ten wpisuje się w globalne standardy niezawodności systemów sterowania.

Zastosowanie

Płyta CB 1241 znajduje szerokie zastosowanie w małych i średnich aplikacjach automatyki przemysłowej, gdzie wymagana jest komunikacja szeregowa przy zachowaniu kompaktowych wymiarów systemu. Jest idealnym rozwiązaniem do:

• Łączenia sterownika S7-1200 z falownikami i napędami za pomocą protokołów bazujących na RS485.
• Integracji systemów pomiarowych i czujników inteligentnych w architekturze rozproszonej.
• Modernizacji istniejących maszyn, gdzie konieczne jest dodanie portu komunikacyjnego bez przebudowy całej szafy sterowniczej.
• Wymiany danych z systemami wizualizacji i panelami operatorskimi HMI w celu zwiększenia wydajności przesyłu informacji.

Wskazówki Montażowe

Instalacja płyty sygnałowej CB 1241 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Przed przystąpieniem do montażu należy odłączyć zasilanie od jednostki centralnej CPU. Płytę należy wpiąć w dedykowane gniazdo na froncie sterownika S7-1200, upewniając się, że piny komunikacyjne są odpowiednio wyrównane. Przy podłączaniu przewodów do zacisków śrubowych zaleca się stosowanie tulejek zaciskowych, co zapobiega strzępieniu się żył i zapewnia optymalny styk elektryczny. Po fizycznym montażu, konfiguracja sprzętowa odbywa się w środowisku TIA Portal, gdzie należy dodać moduł do konfiguracji urządzenia.

FAQ

• Czy płyta CB 1241 zajmuje dodatkowe miejsce na szynie DIN? Nie, płyta jest montowana bezpośrednio na obudowie CPU, dzięki czemu szerokość sterownika pozostaje bez zmian.
• Czy moduł wspiera protokół Modbus RTU? Tak, dzięki interfejsowi RS485 i możliwościom programowym sterownika S7-1200, płyta może być wykorzystywana do komunikacji Modbus RTU.
• Jakie przewody są zalecane do podłączenia interfejsu? Zaleca się stosowanie ekranowanej skrętki dwużyłowej, aby zapewnić maksymalną odporność na zakłócenia zewnętrzne.
• Czy można zainstalować więcej niż jedną płytę sygnałową na jednym CPU? Jednostki centralne S7-1200 posiadają jedno gniazdo na płytę sygnałową (Signal Board), co pozwala na montaż jednego modułu tego typu.
