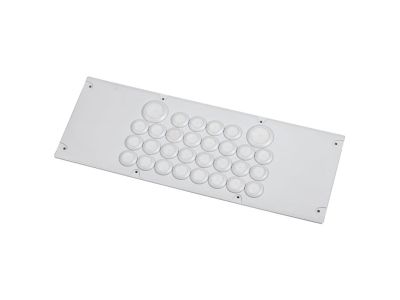

Płyta przepustów kablowych Cabstop IP55, 493x174mm, 29 wejść | 036497 Legrand

Opis i Kluczowe Cechy

Płyta przepustów kablowych Cabstop IP55 o symbolu 036497 to rozwiązanie do profesjonalnego prowadzenia i uszczelniania przewodów w rozdzielnicach elektrycznych. Wymiary 493×174 mm oraz 29 wejść (w tym 28 przepustów Ø5–14 mm, 2 przepusty Ø14–24 mm i 2 rezerwy) zapewniają elastyczność konfiguracji instalacji. Wykonana z trudnopalnego polipropylenu (RAL 7035) gwarantuje podwyższone bezpieczeństwo pożarowe, a stopień ochrony IP55 skutecznie zabezpiecza przed wnikaniem pyłu i wody. W zestawie znajdują się zaślepki do nieużywanych otworów oraz narzędzie do uwalniania przewodu, co ułatwia montaż i późniejsze modyfikacje.

• IP55: Odporność na pył i strugi wody – niezawodna ochrona wnętrza rozdzielnicy w trudnych warunkach przemysłowych i zewnętrznych.
• 29 wejść (w tym rezerwa): Możliwość poprowadzenia przewodów o różnych średnicach (od 5 do 24 mm) z zapasem na przyszłą rozbudowę bez konieczności wymiany płyty.
• Trudnopalny polipropylen RAL 7035: Materiał samogasnący, który podnosi bezpieczeństwo instalacji i spełnia wymogi ochrony przeciwpożarowej.
• W zestawie zaślepki i narzędzie do uwalniania przewodu: Szybkie uszczelnienie nieużywanych otworów oraz łatwa wymiana/usunięcie kabla bez demontażu całej płyty.
• Montaż bezpośredni na obudowach 600–1200 mm: Kompatybilność z typowymi rozdzielnicami – prosty i pewny sposób integracji z istniejącą infrastrukturą.

Zgodność z Normami

Płyta przepustów Cabstop spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość wykonania. Zastosowanie materiału trudnopalnego dodatkowo wspiera zgodność z wymogami ochrony przeciwpożarowej w instalacjach niskonapięciowych.

Zastosowanie

Płyta przepustów Cabstop IP55 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne i uporządkowane wprowadzenie przewodów do rozdzielnicy lub szafy sterowniczej. Idealnie sprawdza się w:

• Instalacjach rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych, biurowych i mieszkalnych.
• Systemach automatyki budynkowej (BMS) – prowadzenie kabli czujników, siłowników, sterowników.
• Szafach sterowniczych maszyn i linii produkcyjnych, gdzie wymagana jest szybka rekonfiguracja okablowania.
• Infrastrukturze zewnętrznej i półzewnętrznej (np. stacje ładowania, instalacje fotowoltaiczne) dzięki stopniowi ochrony IP55.

Wskazówki Montażowe

Montaż płyty przepustów Cabstop powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocuje się bezpośrednio na płycie przepustów obudowy (o szerokości 600–800–1200 mm) lub – w przypadku powierzchni pełnej – przy użyciu dedykowanego zestawu montażowego (nr ref. 036498). Nieużywane otwory należy uszczelnić dostarczonymi zaślepkami. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym, a narzędzie do uwalniania przewodu umożliwia szybką modyfikację bez demontażu płyty.

FAQ

• Jaki stopień ochrony ma płyta przepustów Cabstop? Stopień ochrony wynosi IP55, co oznacza pyłoszczelność i ochronę przed strugami wody – odpowiednia do wnętrz rozdzielnic oraz miejsc narażonych na wilgoć.
• Z jakiego materiału wykonana jest płyta? Płyta wykonana jest z trudnopalnego polipropylenu w kolorze RAL 7035 (szary). Materiał samogasnący, nie podtrzymuje palenia, co podnosi bezpieczeństwo instalacji.
• Czy do montażu potrzebne są dodatkowe akcesoria? W przypadku montażu bezpośredniego na obudowie (płycie przepustów) nie są wymagane żadne dodatkowe elementy. Przy montażu na powierzchni pełnej konieczny jest zestaw montażowy nr ref. 036498. Płyta dostarczana jest z zaślepkami i narzędziem do uwalniania przewodu.
