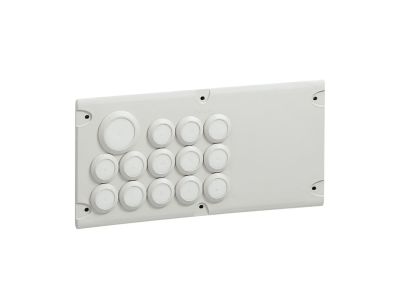

Płyta przepustów kablowych Cabstop IP55, 293x139mm, 13 wejść | 036495 Legrand

Opis i Kluczowe Cechy

Płyta przepustów kablowych Cabstop (symbol 036495) o stopniu ochrony IP55 przeznaczona jest do prowadzenia i uszczelniania kabli w rozdzielnicach oraz obudowach elektrycznych. Wykonana z trudnopalnego polipropylenu w kolorze RAL 7035, oferuje 13 przepustów dla kabli o średnicy od 5 do 14 mm, jeden przepust dla kabli o średnicy 14–24 mm oraz jeden otwór rezerwowy. Dzięki dołączonym zaślepkom i narzędziu do uwalniania przewodu można łatwo adaptować płytę do zmieniających się potrzeb instalacji. Wymiary płyty: 293×139 mm.

• 13 przepustów Ø5–14 mm + 1 przepust Ø14–24 mm + rezerwa: zapewniają dużą elastyczność w prowadzeniu kabli o różnych przekrojach, umożliwiając łatwą rekonfigurację okablowania.
• Trudnopalny polipropylen (RAL 7035): materiał o podwyższonej odporności ogniowej zwiększa bezpieczeństwo pożarowe instalacji.
• Stopień ochrony IP55: skuteczna ochrona przed pyłem i strugami wody, odpowiednia do pracy w trudnych warunkach przemysłowych i zewnętrznych.
• W zestawie zaślepki i narzędzie do uwalniania przewodu: ułatwiają modyfikację i uszczelnienie nieużywanych otworów bez konieczności dokupowania akcesoriów.
• Montaż bezpośredni na płycie przepustów kablowych rozdzielnicy (szer. 400 mm) lub na powierzchni pełnej z zestawem montażowym 036498: uniwersalność zastosowania – dopasowanie do różnych typów obudów.

Zgodność z Normami

Płyta przepustów kablowych Cabstop spełnia wymagania europejskich norm dotyczących materiałów stosowanych w instalacjach elektrycznych. Posiada certyfikat CE. Trudnopalny polipropylen zapewnia zgodność z wymogami bezpieczeństwa pożarowego.

Zastosowanie

Płyta przepustów kablowych przeznaczona jest do profesjonalnych instalacji elektrycznych, w których niezbędne jest szczelne i elastyczne prowadzenie kabli przez ścianki obudów.

• Prowadzenie i uszczelnianie kabli w rozdzielnicach elektrycznych o szerokości 400 mm.
• Stosowanie w szafach sterowniczych, rozdzielnicach przemysłowych i automatyce budynkowej.
• Ochrona przejść kablowych przed pyłem i wilgocią w warunkach przemysłowych (IP55).
• Łatwa rekonfiguracja okablowania – dodawanie lub usuwanie przewodów bez naruszania uszczelnienia.

Wskazówki Montażowe

Montaż płyty przepustów kablowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Płytę montuje się bezpośrednio na płycie przepustów kablowych rozdzielnicy (dla obudów o szerokości 400 mm) lub na powierzchni pełnej przy użyciu dedykowanego zestawu montażowego (nr ref. 036498). W przypadku montażu w rozdzielnicy należy upewnić się, że uszczelki i zaślepki są prawidłowo osadzone, aby zachować deklarowany stopień ochrony IP55. Przekroje przewodów dobierz zgodnie z obowiązującymi normami i obciążeniem prądowym.

FAQ

• Jaki jest stopień ochrony płyty przepustów kablowych? Płyta posiada stopień ochrony IP55 – jest pyłoszczelna i odporna na strugi wody, co pozwala na stosowanie jej w warunkach przemysłowych i zewnętrznych.
• Czy płyta nadaje się do kabli o większych średnicach? Płyta ma jeden przepust dla kabli o średnicy 14–24 mm oraz 13 przepustów dla kabli o średnicy 5–14 mm. Do kabli o większych przekrojach można wykorzystać rezerwowy otwór po odpowiednim rozwierceniu (zaślepki w zestawie umożliwiają uszczelnienie innych otworów).
• Jakie narzędzia są potrzebne do montażu? W zestawie znajduje się narzędzie do uwalniania przewodu, które ułatwia demontaż kabli. Do samego montażu płyty na rozdzielnicy lub powierzchni pełnej wystarczą standardowe wkręty (w zestawie montażowym 036498 znajdują się dodatkowe elementy).
