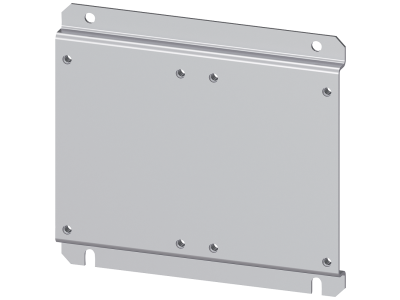

Płyta podstawy do rozruszników nawrotnych S10 | 3RA1962-2A Siemens

Alternatywny kod produktu: 3RA19622A

Opis i Kluczowe Cechy

Płyta podstawy 3RA1962-2A z modułowego systemu SIRIUS (Serii S10) przeznaczona jest do budowy rozruszników nawrotnych. Umożliwia szybki i uporządkowany montaż kombinacji dwóch styczników 3RT1.6, co pozwala na zmianę kierunku obrotów silnika bez konieczności stosowania dodatkowych elementów konstrukcyjnych. Dzięki kompaktowej konstrukcji oszczędza miejsce w szafie sterowniczej i skraca czas instalacji.

• Dedykowana dla styczników 3RT1.6: Precyzyjnie dopasowana podstawa gwarantuje prawidłowe położenie dwóch styczników oraz łatwe i powtarzalne połączenia mechaniczne i elektryczne w układzie nawrotnym.
• Gotowy element systemu SIRIUS: Integracja z modułowym systemem Siemens zapewnia spójność, łatwą rozbudowę oraz szybki montaż na szynie TH35 (zgodnie z DIN EN 60715).
• Oszczędność czasu i miejsca: Zastosowanie gotowej płyty podstawy eliminuje konieczność indywidualnego montażu styczników na wspornikach, redukując pracochłonność i minimalizując zajmowaną przestrzeń w rozdzielnicy.
• Niezawodne połączenie mechaniczne: Płyta zapewnia stabilne osadzenie styczników, co przekłada się na pewną pracę zestawu nawrotnego i odporność na wibracje.

Zgodność z Normami

Płyta podstawy 3RA1962-2A została zaprojektowana w ramach modułowego systemu SIRIUS i jest zgodna z odpowiednimi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE i może być stosowana w instalacjach wymagających certyfikacji zgodnej z wymaganiami Unii Europejskiej.

Zastosowanie

Rozrusznik nawrotny zbudowany na płycie podstawy 3RA1962-2A znajduje zastosowanie wszędzie tam, gdzie konieczna jest zmiana kierunku obrotów silnika asynchronicznego – zarówno w aplikacjach przemysłowych, jak i w maszynach budowlanych czy systemach transportowych.

• Sterowanie napędami bram, przenośników, wciągarek i podajników wymagających pracy w dwóch kierunkach.
• W układach automatyki maszyn (obrabiarki, mieszadła, wentylatory nawiewno-wywiewne).
• Jako element rozruszników silników w instalacjach pomp, sprężarek i agregatów.
• W rozdzielnicach sterowniczych budynków przemysłowych i użyteczności publicznej.

Wskazówki Montażowe

Montaż płyty podstawy i styczników powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Płytę montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Styczniki należy wsunąć w prowadnice do momentu zatrzaśnięcia. Momenty dokręcania śrub podano w dokumentacji technicznej. Przekroje przewodów oraz zabezpieczenia dobieraj zgodnie z obciążalnością styczników i obowiązującymi normami.

FAQ

• Czy płyta podstawy 3RA1962-2A jest kompatybilna tylko ze stycznikami 3RT1.6? Tak, została zaprojektowana specjalnie do montażu dwóch styczników z serii 3RT1.6, co zapewnia optymalne dopasowanie mechaniczne i elektryczne.
• Jaki stopień ochrony ma płyta podstawy? Płyta podstawy jako element konstrukcyjny nie ma samodzielnego stopnia ochrony – o końcowym IP decyduje obudowa, w której jest zamontowana. W typowych rozdzielnicach wewnętrznych stosuje się IP20 lub wyższy.
• Czy do montażu potrzebne są dodatkowe akcesoria? Podstawowe akcesoria (np. śruby) są dostarczane z płytą. W zależności od konfiguracji mogą być wymagane listwy przyłączeniowe lub połączenia przewodów – szczegóły znajdują się w dokumentacji systemu SIRIUS.
