PŁYTA PERFOROWANA H150 12M | 001962 Legrand

Opis i Kluczowe Cechy

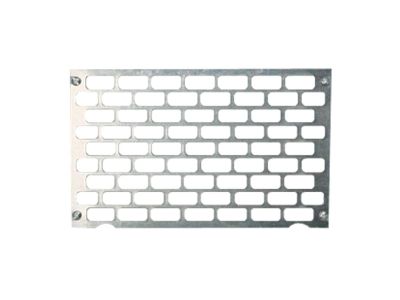

Płyta perforowana H150 12M (symbol 001962) to dedykowane akcesorium do rozdzielnic naściennych hermetycznych serii RN 65 w wersji 12-modułowej. Umożliwia montaż aparatury elektrycznej o konstrukcji innej niż modułowa, zwiększając elastyczność aranżacji wnętrza rozdzielnicy. Wysokość płyty 150 mm zapewnia optymalne wykorzystanie przestrzeni wewnątrz obudowy, a perforowana powierzchnia pozwala na łatwe mocowanie elementów za pomocą śrub lub wkrętów.

• Wysokość 150 mm: Dopasowanie do rozdzielnic RN 65 12-modułowych – płyta zajmuje jeden z dwóch standardowych pionowych odstępów między wspornikami TH35, co ułatwia planowanie rozmieszczenia aparatury.
• Perforowana konstrukcja: Umożliwia szybki i trwały montaż urządzeń niemodularnych (np. przekładników, listew zaciskowych, zasilaczy) bez konieczności stosowania dodatkowych adapterów.
• Kompatybilność z płytą LINA 25: Płyta perforowana H150 stanowi bazę do montażu płyty LINA 25 (dostępnej osobno), co rozszerza możliwości mocowania produktów o specyficznych wymiarach.
• Zgodność z normą EN 60439-3: Gwarancja jakości i bezpieczeństwa w instalacjach rozdzielczych – płyta została zaprojektowana w ramach systemu rozdzielnic RN 65 spełniającego rygorystyczne wymagania normy.
• Łatwa integracja: Płyta montowana jest wewnątrz rozdzielnicy na wyjmowanych podstawach montażowych (w zestawie z rozdzielnicą), co pozwala na wygodne przygotowanie aranżacji poza obudową i późniejsze wsunięcie do środka.

Zgodność z Normami

Płyta perforowana H150 12M jest akcesorium przeznaczonym do rozdzielnic naściennych hermetycznych RN 65, które spełniają wymagania normy EN 60439-3 (obecnie zastąpionej przez IEC 61439-3). Sam produkt jako element systemu zachowuje zgodność z tą normą, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Oznaczenie CE na opakowaniu potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Płyta perforowana H150 12M znajduje zastosowanie wszędzie tam, gdzie w rozdzielnicy RN 65 wymagany jest montaż aparatury o konstrukcji niemodularnej – na przykład urządzeń z dużymi obudowami lub niestandardowymi otworami montażowymi.

• Montaż przekładników prądowych i napięciowych w rozdzielnicach sterowniczych i pomiarowych.
• Instalacja listew zaciskowych, łączówek lub rozgałęźników w trudno dostępnych miejscach rozdzielnicy.
• Mocowanie zasilaczy impulsowych, przekaźników czasowych lub innych urządzeń z własnymi otworami montażowymi.
• Tworzenie dedykowanych zestawów aparatury w systemach automatyki budynkowej, gdzie standardowe szyny TH35 nie wystarczają.

Wskazówki Montażowe

Montaż i demontaż płyty perforowanej H150 12M może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania rozdzielnicy. Płytę należy przymocować do wyjmowanej podstawy montażowej rozdzielnicy RN 65 przy użyciu załączonych śrub (moment dokręcania zgodny z zaleceniami producenta). Przekroje przewodów oraz sposób ich prowadzenia muszą być dobrane zgodnie z obowiązującymi normami i obciążalnością prądową. Przed zamknięciem rozdzielnicy sprawdzić, czy żadne przewody nie są przyciśnięte przez płytę lub inne elementy.

FAQ

• Czy płyta perforowana H150 12M ma określony stopień ochrony (IP)? Stopień ochrony IP dotyczy całej rozdzielnicy (IP65 dla RN 65). Płyta perforowana znajduje się wewnątrz obudowy i sama nie posiada klasyfikacji IP. Jej perforowana powierzchnia nie wpływa na szczelność rozdzielnicy, ponieważ jest montowana wewnątrz.
• Jakie urządzenia można zamontować na tej płycie? Płyta przeznaczona jest do montażu aparatury o konstrukcji niemodularnej – nie posiadającej standardowego zatrzasku na szynę TH35. Mogą to być przykładowo przekładniki, listwy zaciskowe, przekaźniki z otworami montażowymi czy zasilacze. Do zamocowania aparatury modułowej należy użyć wsporników TH35 dostępnych w rozdzielnicy.
• Czy płyta H150 12M pasuje do innych rozdzielnic niż RN 65? Płyta została zaprojektowana wyłącznie do rozdzielnic naściennych hermetycznych serii RN 65 w wersji 12-modułowej. Nie jest kompatybilna z innymi obudowami ze względu na specyficzny rozstaw otworów montażowych i wymiary.
