Płyta perforowana do rozdzielnic Practibox3 | 401726 Legrand

Opis i Kluczowe Cechy

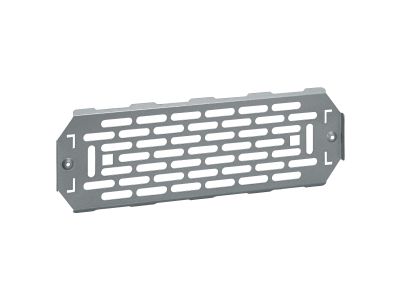

Płyta perforowana o wysokości 150 mm, dedykowana do rozdzielnic wnękowych Practibox3 (numer katalogowy 401726). Przeznaczona do montażu aparatów niemodułowych, które nie mieszczą się na standardowej szynie TH35, umożliwia elastyczne rozszerzenie funkcjonalności rozdzielnicy. Kompatybilna z wersjami 2-, 3- i 4-rzędowymi.

• Wysokość 150 mm: optymalny wymiar do montażu w typowych przestrzeniach rozdzielnic Practibox3, bez kolizji z pozostałym wyposażeniem.
• Kompatybilność z Practibox3: pasuje do wszystkich rozdzielnic o 2, 3 lub 4 rzędach, co ułatwia dobór i unifikację magazynową.
• Możliwość montażu aparatów niemodułowych: pozwala instalować elementy nieprzystosowane do szyny DIN, np. wyłączniki różnicowoprądowe w obudowach, styczniki modułowe, sterowniki lub dławiki.
• Konstrukcja perforowana: ułatwia mocowanie aparatów za pomocą wkrętów lub opasek oraz zapewnia odprowadzanie ciepła w zamkniętej rozdzielnicy.
• Przeznaczona do systemu Practibox3: gwarantuje dopasowanie wymiarowe oraz kompatybilność z akcesoriami i szynami nośnymi dostępnymi w serii.

Zgodność z Normami

Płyta perforowana jest akcesorium przeznaczonym do rozdzielnic wnękowych Practibox3, które spełniają wymagania norm IEC/EN 60670-24 i IEC/EN 62208, co umożliwia tworzenie zestawów rozdzielnic zgodnych z IEC/EN 61439-3. Sam produkt, jako element wyposażenia, zachowuje kompatybilność z tymi normami w kontekście montażu w certyfikowanych obudowach.

Zastosowanie

Płyta perforowana pozwala na instalację aparatów niemodułowych w rozdzielnicach Practibox3, rozszerzając możliwości konfiguracji instalacji elektrycznych.

• Montaż wyłączników różnicowoprądowych i nadprądowych w obudowach niemodułowych, np. typu RCCB o większych obudowach.
• Instalacja styczników, przekaźników lub sterowników PLC, które nie mieszczą się na szynie TH35.
• Mocowanie dławików kompensacyjnych, transformatorów lub zasilaczy w rozdzielnicy.
• Tworzenie punktów montażowych dla niestandardowych bloków łączeniowych lub zestawów pomiarowych.

Wskazówki Montażowe

Montaż płyty perforowanej oraz osadzanie na niej aparatów może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozdzielnicy. Płytę mocuje się na konstrukcji wsporczej rozdzielnicy Practibox3 za pomocą dołączonych elementów (wkręty/śruby). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową montowanych aparatów. W przypadku wkręcania aparatów w perforację należy użyć odpowiednich wkrętów samogwintujących (zalecany moment dokręcania według dokumentacji producenta rozdzielnicy).

FAQ

• Czy płyta pasuje do wszystkich rozdzielnic Practibox3? Tak, jest kompatybilna z wersjami 2-, 3- i 4-rzędowymi. Należy jednak sprawdzić dostępną wolną przestrzeń wewnątrz rozdzielnicy.
• Jaka jest wysokość płyty? Wysokość wynosi 150 mm, co odpowiada typowej wysokości modułu w rozdzielnicach Practibox3.
• Jakie aparaty można montować na płycie? Wszystkie aparaty niemodułowe, które nie mają możliwości bezpośredniego zatrzaśnięcia na szynie DIN TH35. Mogą to być np. większe wyłączniki, styczniki w obudowach, dławiki, zasilacze itp.
