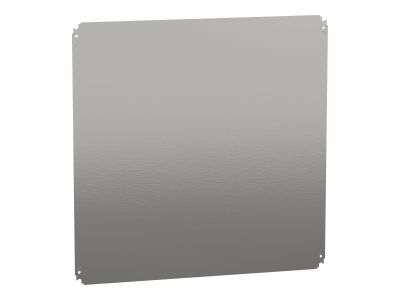

Płyta pełna montażowa 800x800mm (WxS), wykonana z arkusza stali galwanicznej, S3D, Thalassa | NSYMM88 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna o wymiarach nominalnych 800x800 mm (wysokość x szerokość) to kluczowy element wyposażenia szaf sterowniczych i rozdzielczych z serii Spacial S3D oraz Thalassa. Wykonana z wysokiej jakości arkusza stali galwanicznej, zapewnia wyjątkową sztywność mechaniczną oraz doskonałą odporność na korozję, co jest niezbędne w wymagających środowiskach przemysłowych. Dzięki zastosowaniu stali ocynkowanej, płyta gwarantuje ciągłość elektryczną bez konieczności dodatkowego usuwania powłok lakierniczych w miejscach styku aparatury z podłożem. Solidna konstrukcja pozwala na bezpieczny montaż ciężkich komponentów automatyki, takich jak styczniki, falowniki czy zasilacze, minimalizując ryzyko odkształceń pod wpływem obciążenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial i Thalassa. Wykorzystanie stali galwanicznej wpisuje się w wymogi dotyczące ochrony przed korozją wewnątrz obudów, zgodnie z normami IEC 62208, które określają ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Produkt spełnia również dyrektywy środowiskowe RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Płyta NSYMM88 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Jest dedykowana do montażu wewnątrz obudów o wymiarach zewnętrznych 800x800 mm. Dzięki gładkiej, pełnej powierzchni, inżynierowie i monterzy mają pełną swobodę w rozmieszczaniu komponentów, co pozwala na optymalne wykorzystanie przestrzeni montażowej. Jest to rozwiązanie idealne dla systemów automatyki budynkowej, przemysłowych układów napędowych oraz rozdzielni zasilających, gdzie wymagana jest stabilna baza montażowa dla szyn DIN oraz korytek grzebieniowych.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy odbywa się bezpośrednio na kołkach montażowych szaf S3D lub Thalassa. Zaleca się stosowanie dedykowanych nakrętek z kołnierzem, aby zapewnić trwałe i pewne mocowanie. Podczas planowania rozmieszczenia aparatury, należy uwzględnić odpowiednie odstępy izolacyjne oraz drogi kablowe. Stal galwaniczna umożliwia łatwe wiercenie otworów pod śruby montażowe lub nitonakrętki bez ryzyka odpryskiwania powłoki ochronnej. W przypadku montażu urządzeń generujących duże ilości ciepła, płyta pełni również funkcję radiatora wspomagającego odprowadzanie energii cieplnej do konstrukcji szafy.

FAQ

• Czy płyta pasuje do szaf innych producentów? Płyta jest optymalizowana pod wymiary i rozstaw punktów mocujących szaf Schneider Electric z serii Spacial S3D, S3X oraz Thalassa PLM/WM. Użycie w innych obudowach może wymagać adaptacji otworów montażowych.
• Czy płyta wymaga uziemienia? Tak, mimo że stal galwaniczna przewodzi prąd, zaleca się wykonanie połączenia wyrównawczego z głównym zaciskiem ochronnym szafy za pomocą dedykowanego przewodu uziemiającego (linki miedzianej z końcówką oczkową).
• Jakie jest maksymalne obciążenie płyty? Nośność zależy od sposobu montażu i typu obudowy, jednak konstrukcja z arkusza stali o odpowiedniej grubości jest przewidziana do przenoszenia znacznych obciążeń typowych dla ciężkiej aparatury przemysłowej.
