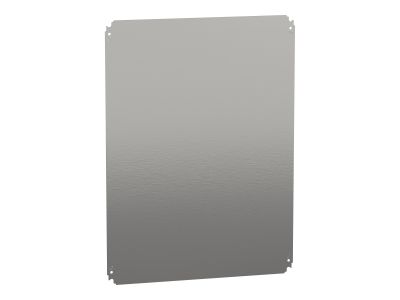

Płyta pełna montażowa 800x600mm (WxS), wykonana z arkusza stali galwanicznej, S3D, Thalassa | NSYMM86 Schneider Electric

Opis i Kluczowe Cechy

Płyta pełna montażowa o wymiarach nominalnych 800x600 mm (wysokość x szerokość) to kluczowy element wyposażenia szaf sterowniczych i rozdzielczych z serii Spacial S3D oraz Thalassa. Produkt o numerze katalogowym NSYMM86 został wykonany z wysokiej jakości arkusza stali galwanicznej, co zapewnia mu wyjątkową sztywność mechaniczną oraz odporność na korozję, nawet w trudnych warunkach przemysłowych. Dzięki zastosowaniu pełnej powierzchni, inżynierowie i prefabrykatorzy zyskują maksymalną swobodę w rozmieszczaniu komponentów, takich jak sterowniki PLC, styczniki, zasilacze czy szyny DIN. Grubość materiału została dobrana tak, aby umożliwić pewne mocowanie ciężkiej aparatury bez ryzyka odkształcenia płyty.

• Kompatybilność: Dedykowana do obudów Schneider Electric z serii Spacial S3D, CRN, S3X oraz Thalassa PLM.
• Materiał: Stal galwanizowana zapewniająca doskonałą przewodność elektryczną, co ułatwia ekwipotencjalizację aparatury.

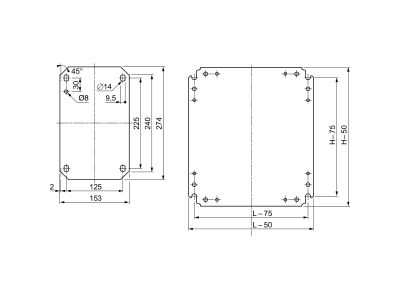

• Wymiary: Wysokość 800 mm, Szerokość 600 mm – idealnie dopasowane do kubatury dedykowanych obudów.
• Obciążenie: Wysoka nośność dopuszczalna wynosząca do 135 kg, co pozwala na montaż rozbudowanych układów automatyki.

Zgodność z Normami

Płyta montażowa NSYMM86 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric. Produkt spełnia wymagania dyrektywy RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Wykorzystanie stali galwanicznej jest zgodne z normami dotyczącymi ochrony przed korozją w środowiskach przemysłowych, co gwarantuje długowieczność instalacji i bezpieczeństwo eksploatacji zgodnie z normą IEC 62208 dotyczącą obudów pustych do rozdzielnic i sterownic niskonapięciowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym oraz automatyce przemysłowej. Jest to fundament dla budowy:

• Rozdzielnic zasilających i sterowniczych w zakładach produkcyjnych.
• Szaf sterowniczych dla systemów HVAC i BMS.
• Obudów teletechnicznych wymagających stabilnego podłoża pod urządzenia aktywne.
• Systemów sterowania procesami technologicznymi, gdzie wymagana jest wysoka odporność mechaniczna podłoża montażowego.

Wskazówki Montażowe

Montaż płyty NSYMM86 wewnątrz obudowy jest intuicyjny i szybki dzięki dedykowanym punktom mocującym. Płytę montuje się bezpośrednio na kołkach z tyłu obudowy (w przypadku szaf S3D) lub przy użyciu wsporników dystansowych, co pozwala na regulację głębokości osadzenia. Podczas montażu aparatury zaleca się stosowanie wkrętów samowiercących lub nitonakrętek, co zapewnia trwałe połączenie. Należy pamiętać o zachowaniu odpowiednich odstępów między komponentami w celu zapewnienia optymalnej cyrkulacji powietrza. Dzięki galwanizowanej powierzchni, płyta zapewnia naturalne połączenie masowe dla zamontowanych urządzeń, co jest kluczowe dla kompatybilności elektromagnetycznej (EMC).

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta jest optymalizowana pod wymiary szaf Schneider Electric (S3D, Thalassa), jednak przy zachowaniu odpowiedniego rozstawu otworów montażowych może być stosowana w innych obudowach o zbliżonych wymiarach wewnętrznych.
• Czy produkt wymaga dodatkowego zabezpieczenia antykorozyjnego? Nie, stal galwanizowana posiada fabryczną warstwę ochronną, która skutecznie zabezpiecza element przed utlenianiem w standardowych warunkach wewnątrzbudynkowych i przemysłowych.
• Jaka jest maksymalna waga aparatury, którą mogę zamontować na tej płycie? Dopuszczalne obciążenie statyczne dla tego modelu wynosi 135 kg, pod warunkiem prawidłowego zamocowania płyty w obudowie.
