Płyta pełna montażowa 500x400mm (WxS), wykonana z arkusza stali galwalniczej, S3D, Thalassa | NSYMM54 Schneider Electric

Opis i Kluczowe Cechy

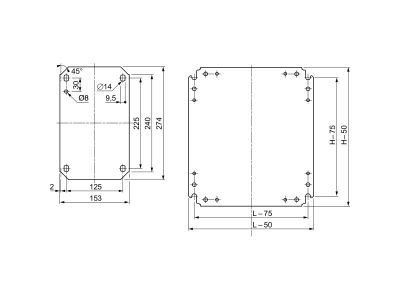

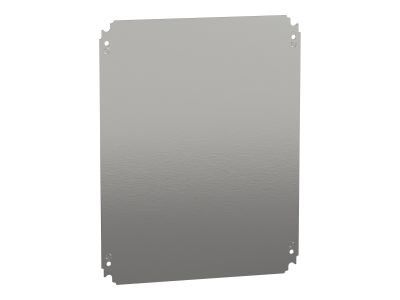

Płyta pełna montażowa o wymiarach nominalnych 500x400 mm (wysokość x szerokość) to kluczowy element wyposażenia rozdzielnic i obudów przemysłowych z serii Spacial S3D oraz Thalassa. Produkt marki Schneider Electric, o numerze katalogowym NSYMM54, został zaprojektowany z myślą o zapewnieniu maksymalnej sztywności i stabilności montażu aparatury modułowej oraz komponentów automatyki. Wykonanie z wysokiej jakości arkusza stali galwalniczej gwarantuje doskonałą odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Materiał: Stal galwalnicza o wysokiej wytrzymałości, zapewniająca długowieczność konstrukcji.
• Wymiary: Precyzyjne dopasowanie do obudów o wymiarach 500 mm wysokości i 400 mm szerokości.
• Nośność: Konstrukcja płyty pozwala na bezpieczne mocowanie ciężkich podzespołów, takich jak styczniki, zasilacze czy sterowniki PLC.
• Powierzchnia: Gładka, pełna powierzchnia umożliwia dowolną konfigurację rozmieszczenia elementów bez ograniczeń wynikających z fabrycznych perforacji.

Zgodność z Normami

Płyta montażowa NSYMM54 spełnia rygorystyczne standardy jakościowe narzucone przez Schneider Electric, co przekłada się na pełną kompatybilność z systemami obudów Spacial i Thalassa. Produkt jest zgodny z dyrektywami dotyczącymi bezpieczeństwa konstrukcji mechanicznych wewnątrz rozdzielnic niskiego napięcia. Wykorzystanie stali galwalniczej zapewnia również odpowiednią ciągłość elektryczną, co ułatwia proces uziemiania zamontowanych na niej urządzeń zgodnie z normą PN-EN 61439.

Zastosowanie

Produkt znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, szaf sterowniczych oraz systemów automatyki budynkowej. Dzięki swojej uniwersalności, płyta pełna jest idealnym rozwiązaniem w sytuacjach, gdzie wymagany jest niestandardowy układ aparatury. Jest dedykowana do pracy wewnątrz obudów stalowych (S3D) oraz poliestrowych (Thalassa), chroniąc zainstalowane komponenty przed wibracjami i zapewniając im stabilne podparcie mechaniczne.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy odbywa się za pomocą standardowych uchwytów montażowych dostarczanych wraz z szafami Schneider Electric. Podczas instalacji zaleca się:

• Planowanie układu: Przed wierceniem otworów pod szyny DIN lub korytka grzebieniowe, warto rozplanować rozmieszczenie aparatury z uwzględnieniem odpowiednich odstępów izolacyjnych i wentylacyjnych.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub mocujących płytę do korpusu obudowy, aby uniknąć odkształceń i zapewnić stabilność przy pełnym obciążeniu.
• Uziemienie: Mimo właściwości przewodzących stali galwalniczej, zaleca się stosowanie dedykowanych linek uziemiających (warkoczy) łączących płytę z głównym zaciskiem ochronnym obudowy.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta została zaprojektowana optymalnie dla systemów Schneider Electric (S3D, Thalassa), jednak jej wymiary zewnętrzne 500x400 mm pozwalają na adaptację w innych obudowach o zbliżonych parametrach wewnętrznych.
• Czy stal galwalnicza wymaga dodatkowego malowania? Nie, stal galwalnicza posiada fabryczną warstwę ochronną, która skutecznie zabezpiecza przed korozją w standardowych warunkach przemysłowych.
• Jaka jest grubość płyty? Grubość arkusza jest dobrana tak, aby zapewnić optymalny kompromis między wagą a sztywnością konstrukcji, umożliwiając pewne gwintowanie otworów montażowych.
