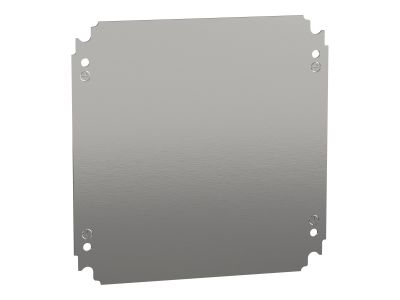

Płyta pełna montażowa 300x300mm (WxS), wykonana z arkusza stali galwalniczej, S3D, Thalassa | NSYMM33 Schneider Electric

Opis i Kluczowe Cechy

Płyta pełna montażowa Schneider Electric o wymiarach znamionowych 300x300 mm (wysokość x szerokość) to profesjonalny komponent dedykowany do systemów obudów z serii Thalassa S3D. Wykonanie z wysokiej jakości arkusza stali galwalniczej zapewnia wyjątkową odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych. Dzięki grubości materiału dostosowanej do obciążeń aparaturą modułową i sterowniczą, płyta gwarantuje sztywność konstrukcyjną i stabilność montażu. Powierzchnia galwalnicza nie tylko chroni przed utlenianiem, ale również ułatwia zachowanie ciągłości elektrycznej między zamontowanymi komponentami a strukturą obudowy.

• Wymiary rzeczywiste dopasowane do dedykowanych obudów Thalassa S3D.
• Materiał: Stal galwalnicza o wysokiej trwałości.
• Typ płyty: Pełna, umożliwiająca dowolną konfigurację rozmieszczenia aparatów.
• Wysoka odporność na obciążenia statyczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów spełniającymi normy IEC 62208 (Puste obudowy do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia). Zastosowanie stali galwalniczej wspiera zachowanie odpowiedniego stopnia ochrony oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Płyta montażowa NSYMM33 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, szaf sterowniczych oraz systemów automatyki budynkowej. Jest idealnym rozwiązaniem dla instalatorów potrzebujących solidnej bazy pod montaż szyn DIN, korytek grzebieniowych, zasilaczy, sterowników PLC czy styczników. Dzięki pełnej powierzchni, inżynierowie mają swobodę w optymalizacji układu komponentów, co pozwala na maksymalne wykorzystanie przestrzeni wewnątrz obudowy o wymiarach 300x300 mm.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy Thalassa S3D odbywa się za pomocą dedykowanych kołków montażowych, co zapewnia szybką i pewną instalację. Podczas montażu aparatury zaleca się stosowanie wkrętów samowiercących lub uprzednie trasowanie i wiercenie otworów pod wsporniki. Należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych pomiędzy zamontowanymi urządzeniami a ściankami obudowy. Stal galwalnicza pozwala na łatwe wiercenie bez ryzyka odpryskiwania powłoki ochronnej, co jest istotną przewagą nad płytami lakierowanymi.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta jest optymalizowana pod system Schneider Electric Thalassa S3D, jednak jej uniwersalne wymiary 300x300 mm pozwalają na adaptację w innych obudowach o zbliżonych parametrach wewnętrznych.
• Czy materiał wymaga dodatkowego uziemienia? Tak, zgodnie z dobrą praktyką inżynierską, płyta montażowa powinna zostać połączona z głównym zaciskiem ochronnym obudowy w celu zapewnienia ochrony przeciwporażeniowej.
• Jaka jest odporność na korozję tej płyty? Zastosowanie stali galwalniczej (stop cynku i aluminium) oferuje znacznie wyższą odporność na korozję w porównaniu do standardowej stali ocynkowanej, szczególnie w środowiskach o podwyższonej wilgotności.
