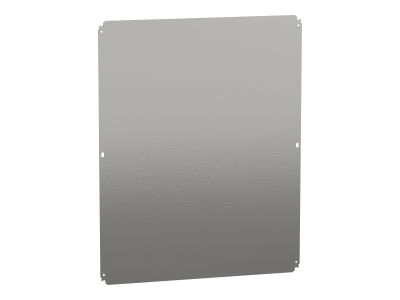

Płyta pełna montażowa 1000x800mm (WxS), arkusz stali galwalniczej możliwośc obrotu, S3D, Thalassa | NSYMM108 Schneider Electric

Opis i Kluczowe Cechy

Pełna płyta montażowa Schneider Electric o wymiarach nominalnych 1000 mm wysokości oraz 800 mm szerokości to profesjonalne rozwiązanie dedykowane do obudów z serii Thalassa S3D. Wykonanie z wysokiej jakości arkusza stali galwanicznej zapewnia nie tylko wyjątkową sztywność konstrukcyjną, ale również doskonałą odporność na korozję, co jest kluczowe w wymagających środowiskach przemysłowych. Płyta charakteryzuje się możliwością obrotu, co pozwala na elastyczne dopasowanie do specyficznych wymagań projektowych i optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

• Materiał: Arkusz stali galwanicznej o wysokiej trwałości mechanicznej.
• Wymiary: Wysokość 1000 mm, Szerokość 800 mm, co pozwala na montaż rozbudowanej aparatury modułowej i sterowniczej.
• System mocowania: Bezpośrednie mocowanie na podkładkach oraz zastosowanie ślizgu krokowego ułatwia precyzyjne pozycjonowanie płyty wewnątrz obudowy.
• Ochrona: Konstrukcja wspiera zachowanie stopnia ochrony IP66, co oznacza pełną szczelność przed pyłem (ciała stałe o średnicy powyżej 1 mm) oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami marki Schneider Electric, co gwarantuje pełną kompatybilność z systemami obudów Thalassa. Wykorzystanie stali galwanicznej zapewnia zgodność z normami dotyczącymi odporności na czynniki środowiskowe oraz przewodności elektrycznej niezbędnej do prawidłowego uziemienia zamontowanych komponentów. Płyta spełnia wymagania stawiane osprzętowi elektro-technicznemu w zakresie bezpieczeństwa i trwałości w instalacjach niskiego napięcia.

Zastosowanie

Płyta montażowa NSYMM108 znajduje szerokie zastosowanie w budowie systemów automatyki przemysłowej, rozdzielnic elektrycznych oraz szaf sterowniczych. Dzięki swojej pełnej powierzchni, idealnie nadaje się do montażu korytek grzebieniowych, szyn DIN, zasilaczy, sterowników PLC oraz ciężkiej aparatury łączeniowej. Jest to niezastąpiony element w sektorze produkcyjnym, energetycznym oraz w infrastrukturze budynkowej, gdzie wymagana jest wysoka niezawodność i porządek w prowadzeniu instalacji.

Wskazówki Montażowe

Montaż płyty w obudowie Thalassa S3D jest intuicyjny dzięki dedykowanym punktom mocowania. Zaleca się wykorzystanie ślizgu krokowego, który umożliwia płynną regulację głębokości osadzenia płyty, co jest szczególnie istotne przy montażu aparatury o różnych gabarytach. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub mocujących, aby zapewnić stabilność konstrukcji i ciągłość galwaniczną. Możliwość obrotu płyty o 90 stopni pozwala na zmianę orientacji montażowej z pionowej na poziomą, zależnie od potrzeb projektu.

FAQ

• Czy płyta pasuje do innych obudów niż seria Thalassa? Płyta jest optymalizowana pod kątem serii Thalassa S3D i Spacial, jednak przy zachowaniu odpowiednich rozstawów montażowych może być stosowana w innych kompatybilnych systemach Schneider Electric.
• Czy stal galwaniczna wymaga dodatkowego malowania? Nie, powłoka galwaniczna stanowi skuteczną barierę antykorozyjną i nie wymaga dodatkowego zabezpieczenia w standardowych warunkach przemysłowych.
• Jaki jest maksymalny udźwig płyty? Nośność zależy od sposobu zamocowania w obudowie, jednak konstrukcja ze stali galwanicznej jest przewidziana do przenoszenia znacznych obciążeń typowych dla ciężkiej aparatury elektrycznej.
