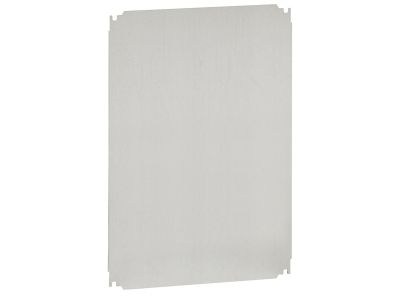

Płyta pełna do szafy 800x600mm, blacha stalowa galwanizowana | 036059 Legrand

Opis i Kluczowe Cechy

Płyta pełna do szafy o wymiarach 800x600 mm, wykonana z blachy stalowej galwanizowanej (symbol 036059), to uniwersalny element wyposażenia rozdzielnic i szaf sterowniczych. Galwanizowana stal zapewnia odporność na korozję i długą żywotność w standardowych warunkach pracy. Płyta umożliwia stabilny montaż aparatury modułowej, przekaźników, styczników czy listew zaciskowych, upraszczając organizację wnętrza szafy.

• Wymiary 800x600 mm: kompatybilność z szafami o szerokości 800 mm i wysokości 600 mm (pionowe lub poziome montowanie) – elastyczność aranżacji przestrzeni montażowej.
• Blacha stalowa galwanizowana: wysoka odporność na korozję i uszkodzenia mechaniczne, co gwarantuje trwałość nawet w wilgotnym środowisku (zgodnie z przeznaczeniem do szaf suchych).
• Montaż pionowy lub poziomy: możliwość dopasowania orientacji płyty do układu wnętrza szafy – optymalne wykorzystanie dostępnej powierzchni.
• Pełna konstrukcja: brak wycięć zapewnia maksymalną sztywność i stabilność dla mocowanej aparatury, a jednocześnie daje swobodę wykonywania indywidualnych otworów.
• Uniwersalność zastosowania: płyta dedykowana do szaf z serii Atlantic, Atlantic Inox oraz Marina – łatwa integracja z istniejącym wyposażeniem.

Zgodność z Normami

Płyta pełna została zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dla wyposażenia szaf rozdzielczych i sterowniczych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Wykonanie z blachy stalowej galwanizowanej spełnia standardy odporności korozyjnej typowe dla pracy w suchych pomieszczeniach zamkniętych (rozdzielnice wewnętrzne).

Zastosowanie

Płyta pełna 800x600 mm jest przeznaczona do montażu we wnętrzu szaf elektrycznych i rozdzielnic. Stanowi solidną podstawę do instalacji aparatury modułowej, przewodów oraz osprzętu pomocniczego.

• Montaż styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych w szafach sterowniczych.
• Podstawa do listew zaciskowych, szyn montażowych oraz korytek kablowych – ułatwienie organizacji okablowania.
• Wykorzystanie w szafach serii Atlantic, Atlantic Inox oraz Marina (a także innych szafach o pasujących wymiarach) jako płyta tylna lub drzwiowa.
• Realizacja indywidualnych projektów rozdzielnic – możliwość wiercenia otworów pod konkretne aparaty bez utraty sztywności.

Wskazówki Montażowe

Montaż płyty pełnej oraz instalowanie na niej aparatury może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje z zakresu elektrotechniki (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie i upewnij się, że obwód jest bezpieczny. Płytę mocuj w szafie przy użyciu śrub lub wkrętów samogwintujących (nie dołączonych) do punktów montażowych producenta szafy. Przy wykonywaniu otworów w płycie używaj odpowiednich narzędzi i zachowaj ostrożność – stal galwanizowana może pozostawiać ostre krawędzie. Przekroje przewodów łączonych z aparaturą dobieraj zgodnie z obciążeniem prądowym i obowiązującymi normami.

FAQ

• Czy płyta jest odporna na rdzę? Tak, blacha stalowa galwanizowana zapewnia ochronę antykorozyjną. Zaleca się jednak stosowanie płyty w suchych pomieszczeniach wewnętrznych, zgodnie z przeznaczeniem szaf.
• Czy na płycie można zamontować dowolną aparaturę modułową? Tak, płyta jest pełna – możesz w niej wywiercić otwory montażowe pod konkretne aparaty (np. szynę TH35). Pamiętaj o zachowaniu odpowiednich odstępów i wentylacji.
• Jakie są dokładne wymiary płyty? Wymiary nominalne to 800 mm szerokości i 600 mm wysokości. Płyta może być montowana zarówno pionowo (wys. 600 mm) jak i poziomo (szer. 800 mm) w szafie.
