Płyta montażowa ze stali galwalniczej gr.1,5mm do puszek 275x225mm (WxS) Thalassa | NSYAMPM2924TB Schneider Electric

Opis i Kluczowe Cechy

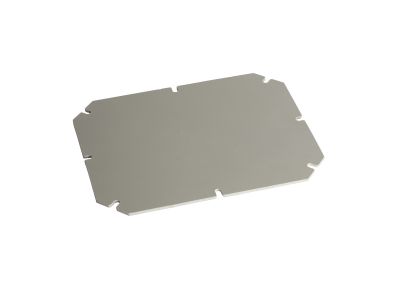

Płyta montażowa NSYAMPM2924TB z gamy Thalassa to stalowy element wykonany ze stali galwalnicznej o grubości 1,5 mm, przeznaczony do puszek o wymiarach 275 x 225 mm (szer. x wys.). Jej wytrzymała konstrukcja zapewnia stabilne mocowanie aparatury modułowej i osprzętu elektrycznego wewnątrz obudowy, minimalizując ryzyko odkształceń podczas montażu i eksploatacji.

• Materiał – stal galwalniczna gr. 1,5 mm: wysoka odporność na korozję i uszkodzenia mechaniczne, co gwarantuje długotrwałą wytrzymałość nawet w środowiskach o podwyższonej wilgotności.
• Wymiary płyty 291 x 241 mm (wewn. puszki 275 x 225 mm): idealne dopasowanie do puszek Thalassa TBP i TBS, co upraszcza i przyspiesza proces instalacji.
• Miejsce montażu – na kołki dystansowe: zapewnia stabilne osadzenie płyty w puszce oraz swobodny przepływ powietrza do chłodzenia urządzeń.
• Uniwersalne zastosowanie: płyta wielozadaniowa – nadaje się do montażu styczników, wyłączników, przekaźników, listew zaciskowych i innej aparatury modułowej.
• Zgodność z gamą Thalassa: produkt dedykowany do systemu Thalassa TBP i TBS, co gwarantuje pełną kompatybilność mechaniczną i estetykę montażu.

Zgodność z Normami

Płyta montażowa NSYAMPM2924TB została zaprojektowana zgodnie z wymaganiami europejskimi dla stalowych elementów wyposażenia rozdzielnic i obudów. Produkt posiada certyfikat CE i spełnia standardy DIN w zakresie wytrzymałości materiałowej i wymiarów. Przed montażem należy sprawdzić zgodność z normami dla konkretnej aplikacji.

Zastosowanie

Stalowa płyta montażowa Thalassa to praktyczne rozwiązanie do organizacji wnętrza puszek i obudów elektrycznych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne i stabilne mocowanie aparatury.

• Montaż i mocowanie styczników, wyłączników nadprądowych i różnicowoprądowych wewnątrz puszek Thalassa.
• Instalacja przekaźników, listew zaciskowych i modułów automatyki budynkowej w rozdzielnicach mieszkaniowych i przemysłowych.
• Wykorzystanie jako płyta wsporcza dla sterowników PLC, zasilaczy i układów sygnalizacji w obudowach Thalassa TBS.
• Uniwersalna podstawa do tworzenia własnych zestawów aparatury w puszkach o wymiarach 275 x 225 mm.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac elektrycznych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że nie zostanie przypadkowo załączone. Płytę należy mocować na fabryczne kołki dystansowe w puszce Thalassa za pomocą dostarczonych wkrętów (moment dokręcania zgodnie z dokumentacją producenta). Przekrój przewodów oraz sposób prowadzenia instalacji dobierz zgodnie z obowiązującymi normami i obciążalnością prądową. Płyta stalowa musi być uziemiona – podłącz przewód ochronny PE zgodnie ze schematem systemu.

FAQ

• Czy płyta pasuje do wszystkich puszek Thalassa? Płyta montażowa NSYAMPM2924TB jest przeznaczona do puszek z gamy Thalassa TBP i TBS o wymiarach 275 x 225 mm. Przed zakupem sprawdź wymiary swojej puszki.
• Jaka jest grubość materiału płyty? Płyta wykonana jest ze stali galwalniczej o grubości 1,5 mm, co zapewnia dużą sztywność i trwałość.
• Czy płyta wymaga dodatkowego wiercenia otworów? Płyta jest fabrycznie wyposażona w otwory montażowe dostosowane do kołków dystansowych w puszkach Thalassa. Nie ma konieczności wiercenia – montaż odbywa się za pomocą dołączonych wkrętów.
