Płyta montażowa z regulacją głębokości H200 L500, Orion+ system C | FL323A Hager

Opis i Kluczowe Cechy

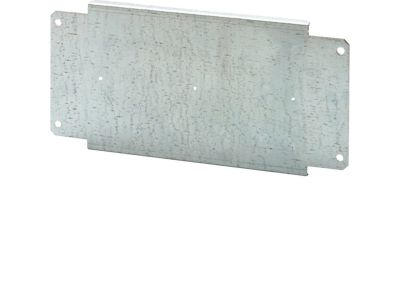

Płyta montażowa FL323A z regulacją głębokości, przeznaczona do systemu Orion+ system C, oferuje wysokość 200 mm i długość 500 mm. Precyzyjna regulacja umożliwia dostosowanie położenia montowanej aparatury do głębokości obudowy, co ułatwia instalację i poprawia ergonomię rozdzielnicy.

• Wymiary H200 x L500 mm: pozwalają na montaż standardowej aparatury modułowej w rozdzielnicach o typowych gabarytach, zwiększając elastyczność aranżacji wnętrza szafy.
• Regulacja głębokości: umożliwia optymalne ustawienie płaszczyzny montażowej względem drzwi obudowy, co ułatwia podłączenie przewodów i zapewnia równomierny docisk osprzętu.
• System Orion+ system C: gwarantuje kompatybilność z dedykowanymi obudowami i akcesoriami, co przyspiesza montaż i zapewnia spójność mechaniczną całej instalacji.
• Konstrukcja z materiałów odpornych na korozję: zapewnia długotrwałą wytrzymałość w środowisku rozdzielnicy, bez ryzyka odkształceń czy utleniania.

Zgodność z Normami

Płyta montażowa FL323A została zaprojektowana zgodnie z europejskimi standardami oraz wymogami certyfikacji CE. Jako element systemu Orion+ spełnia obowiązujące normy dotyczące wytrzymałości mechanicznej i bezpieczeństwa użytkowania w rozdzielnicach niskiego napięcia.

Zastosowanie

Płyta montażowa z regulacją głębokości znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna aranżacja wnętrza rozdzielnicy – zarówno w nowych instalacjach, jak i przy modernizacji istniejących obudów.

• Montaż aparatury modułowej (wyłączniki, styczniki, przyciski) w rozdzielnicach systemu Orion+.
• Regulacja położenia szyny DIN lub płyty czołowej w celu optymalnego dopasowania do głębokości obudowy.
• Tworzenie wielopoziomowych zestawów montażowych w szafach sterowniczych i rozdzielczych.
• Zastosowanie w projektach automatyki budynkowej, gdzie wymagana jest precyzyjna pozycja elementów sterujących.

Wskazówki Montażowe

Montaż płyty montażowej FL323A powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu Orion+. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Płytę mocuje się do profilu lub uchwytów obudowy za pomocą dostarczonych elementów montażowych. Regulację głębokości wykonuje się przed ostatecznym dokręceniem – zaleca się użycie klucza dynamometrycznego z momentem dokręcania podanym w instrukcji producenta. Przekrój przewodów ochronnych i zasilających należy dobrać do obciążenia instalacji.

FAQ

• Jakie są wymiary płyty FL323A? Wysokość wynosi 200 mm, długość 500 mm. Głębokość jest regulowana w zakresie przewidzianym przez system Orion+ (szczegółowe dane w dokumentacji technicznej).
• Czy płyta jest kompatybilna z innymi systemami obudów? FL323A jest dedykowana do systemu Orion+ system C. W innych obudowach może wymagać dodatkowych adapterów – zalecamy weryfikację z dokumentacją producenta.
• Jak dokonać regulacji głębokości? Regulacja odbywa się za pomocą elementów przesuwnych (np. śrub mimośrodowych lub suwaków) umieszczonych w konstrukcji płyty. Należy poluzować mocowanie, ustawić żądaną głębokość, a następnie dokręcić zgodnie z zalecanym momentem.
