Płyta montażowa z regulacją głębokości H150 L500, Orion+ system C | FL315A Hager

Opis i Kluczowe Cechy

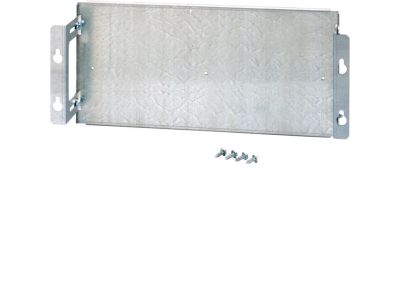

Płyta montażowa oznaczona symbolem FL315A to element systemu Orion+ w wersji C, przeznaczona do montażu i regulacji głębokości urządzeń w rozdzielnicach i szafach sterowniczych. Oferuje wysokość 150 mm i długość 500 mm, co pozwala na elastyczne rozmieszczenie aparatury modułowej przy jednoczesnym zachowaniu porządku instalacji.

• Regulacja głębokości: Umożliwia precyzyjne ustawienie położenia montowanych elementów względem czoła rozdzielnicy – ułatwia dopasowanie do wymogów konstrukcyjnych i estetycznych.
• Wymiary H150 x L500 mm: Kompaktowa wysokość i długość optymalizują wykorzystanie przestrzeni w rozdzielnicy, pozostawiając miejsce na prowadzenie przewodów i dodatkowe osprzęty.
• System Orion+ C: Gwarantuje kompatybilność z pozostałymi komponentami tej linii – szybki i pewny montaż bez potrzeby modyfikacji.
• Solidna konstrukcja: Wykonana z materiałów odpornych na odkształcenia i korozję (zgodnie z danymi systemowymi), zapewnia długotrwałą stabilność mechaniczna.
• Łatwy montaż: Przystosowana do bezpośredniego mocowania na szynie TH35 lub wkrętami do tylnej ściany rozdzielnicy – oszczędność czasu instalacji.

Zgodność z Normami

Płyta montażowa FL315A jest częścią systemu Orion+ spełniającego wymagania europejskich norm oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla osprzętu rozdzielnic niskonapięciowych, co potwierdza jego bezpieczeństwo i niezawodność w typowych zastosowaniach elektroinstalacyjnych.

Zastosowanie

Płyta montażowa z regulacją głębokości znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne i elastyczne osadzenie aparatury modułowej w rozdzielnicach sterowniczych i podrozdzielnicach.

• Montaż styczników, wyłączników nadprądowych, różnicowoprądowych i innych modułów w szafach sterowniczych.
• Precyzyjne ustawienie głębokości elementów sygnalizacyjnych i sterowniczych (np. przycisków, lampek) w panelach operatorskich.
• Zabudowa przekaźników i zasilaczy w rozdzielnicach piętrowych – optymalne wykorzystanie głębokości obudowy.
• Systemy automatyki budynkowej (np. sterowanie oświetleniem, ogrzewaniem) wymagające uporządkowanego rozmieszczenia komponentów.

Wskazówki Montażowe

Montaż płyty FL315A powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Płytę mocuj do szyny TH35 lub bezpośrednio do tyłu obudowy za pomocą wkrętów (moment dokręcania zgodnie z dokumentacją producenta). Przekrój przewodów uziemiających i ochronnych dobierz do prądów w instalacji. Zachowaj odstępy izolacyjne wymagane dla montowanych urządzeń.

FAQ

• Jakie są dokładne wymiary płyty montażowej FL315A? Płyta ma wysokość 150 mm i długość 500 mm. Szerokość oraz głębokość samej płyty są dostosowane do systemu Orion+ C – szczegółowe rysunki znajdziesz w karcie katalogowej producenta.
• Czy płyta posiada regulację głębokości? Jak ona działa? Tak, płyta została zaprojektowana z regulacją głębokości – umożliwia przesuwanie montowanych elementów w zakresie kilku milimetrów, co pozwala na ich wyrównanie względem czoła rozdzielnicy. Mechanizm regulacji opiera się na przesuwnych uchwytach lub otworach odsadzonych (szczegóły w instrukcji montażu).
• Jaki stopień ochrony ma płyta FL315A? Jako element konstrukcyjny rozdzielnicy, płyta nie ma samodzielnego stopnia ochrony IP. Ostateczną szczelność zapewnia obudowa rozdzielnicy oraz uszczelki systemu Orion+. Płytę należy stosować w miejscach suchych, zgodnie z przeznaczeniem systemu.
