Płyta montażowa z mikroperf wysokośc 600xszer 400 z otworami śr. 3,6mm w odstępach 12,5mm | NSYMF64 Schneider Electric

Opis i Kluczowe Cechy

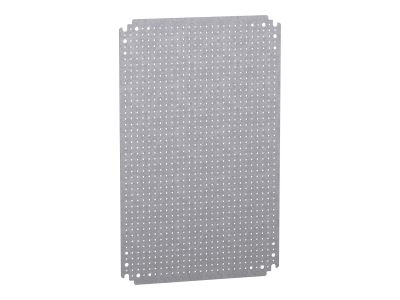

Płyta montażowa Schneider Electric NSYMF64 to mikroperforowana płyta o wymiarach 600x400 mm, przeznaczona do elastycznego i precyzyjnego montażu aparatury oraz komponentów wewnątrz obudów. Otwory o średnicy 3,6 mm rozmieszczone w rastrze 12,5 mm umożliwiają szybkie i powtarzalne pozycjonowanie elementów, co skraca czas instalacji i zwiększa ergonomię pracy.

• Wymiary 600x400 mm: duża powierzchnia robocza pozwalająca na montaż wielu urządzeń w jednej obudowie, co oszczędza miejsce i upraszcza okablowanie.
• Mikroperforacja – otwory Ø3,6 mm w rastrze 12,5 mm: umożliwia łatwe mocowanie szyn DIN, listew zaciskowych i innych akcesoriów bez konieczności wiercenia dodatkowych otworów.
• Kompatybilność z obudowami Spacial CRN, S3D, S3X oraz Thalassa PLM: gwarantuje bezproblemowy montaż w popularnych seriach obudów, co daje uniwersalność zastosowania.
• Mocowanie bezpośrednie lub na ślizgu krokowym: elastyczność montażu umożliwia szybkie instalowanie i demontowanie płyty w zależności od konfiguracji rozdzielnicy.
• Wykonanie ze stali ocynkowanej (dane producenta): zapewnia odporność na korozję i długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Płyta montażowa NSYMF64 jest certyfikowana zgodnie z wymaganiami norm europejskich i posiada oznaczenie CE. Produkt należy do gamy Spacial i został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa oraz jakości stosowanymi w obudowach Schneider Electric.

Zastosowanie

Płyta montażowa mikroperforowana sprawdza się wszędzie tam, gdzie potrzebne jest pewne i elastyczne mocowanie aparatury sterowniczej, zabezpieczającej i sygnalizacyjnej wewnątrz obudów rozdzielnic.

• Montaż styczników, przekaźników i wyłączników nadmiarowych w rozdzielnicach przemysłowych.
• Tworzenie szyn DIN oraz mocowanie listew zaciskowych w obudowach Spacial i Thalassa.
• Instalacja modułów sterujących PLC, zasilaczy i sterowników w szafach automatyki.
• Uniwersalne zastosowanie w rozdzielnicach budynkowych i infrastrukturze technicznej jako podstawa do montażu aparatury modułowej.

Wskazówki Montażowe

Montaż płyty NSYMF64 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie obudowy. Płytę mocuje się bezpośrednio na podkładkach dystansowych lub za pomocą ślizgów krokowych – zgodnie z dokumentacją techniczną obudowy. Zaleca się stosowanie śrub o średnicy dostosowanej do otworów (3,6 mm) oraz momentów dokręcania podanych przez producenta. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu znamionowego instalacji.

FAQ

• Czy płyta nadaje się do każdej obudowy Schneider Electric? Płyta jest dedykowana do obudów gam Spacial CRN, S3D, S3X oraz Thalassa PLM. W innych obudowach wymagane jest sprawdzenie kompatybilności otworów montażowych.
• Jakie akcesoria są potrzebne do montażu? W zestawie znajduje się jedna płyta. Do mocowania potrzebne są śruby M3,5 lub M4 (nie dołączone) oraz opcjonalnie ślizgi krokowe – w zależności od wybranej metody montażu.
• Czy płyta ma jakąś powłokę antykorozyjną? Tak, płyta wykonana jest ze stali ocynkowanej, co zapewnia podstawową odporność na korozję w środowisku suchych pomieszczeń. W środowiskach agresywnych zaleca się dodatkowe zabezpieczenie.
