Płyta montażowa uniwersalna, wys. 1650mm BPZ-MPL1650-600 | 108345 Eaton

Alternatywny kod produktu: BPZ-MPL1650-600

Opis i Kluczowe Cechy

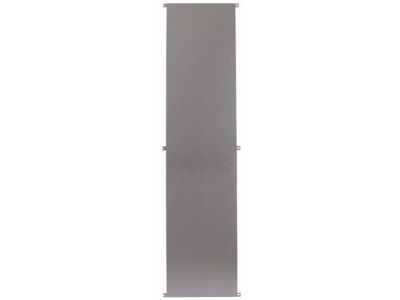

Uniwersalna płyta montażowa BPZ-MPL1650-600 (symbol 108345) przeznaczona do montażu wsporników szyn zbiorczych i innego osprzętu w rozdzielnicach. Wykonana z blachy stalowej o grubości 2 mm, pokrytej ochronną powłoką cynkową. Wysokość 1650 mm i szerokość 600 mm zapewniają dużą powierzchnię montażową, a w komplecie znajdują się śruby oraz akcesoria montażowe, co ułatwia instalację.

• Wymiary 1650 × 600 mm: Duża przestrzeń montażowa pozwala na rozmieszczenie wielu urządzeń i wsporników w jednej rozdzielnicy, redukując liczbę potrzebnych płyt.
• Blacha stalowa ocynkowana, gr. 2 mm: Wysoka sztywność konstrukcji gwarantuje stabilne mocowanie aparatury, a ocynkowanie chroni przed korozją w warunkach normalnej wilgotności.
• Uniwersalność montażu: Przeznaczona do rozdzielnic UP, AP, ściennych i stojących – umożliwia elastyczne projektowanie rozdzielnic w różnych typach obudów.
• Komplet śrub i akcesoriów: W zestawie znajduje się 1 płyta wraz z niezbędnymi elementami montażowymi, co skraca czas przygotowania instalacji.
• Bezproblemowa modyfikacja wyposażenia: płyta posiada gładką powierzchnię, na której można swobodnie wiercić otwory pod konkretne urządzenia według własnych potrzeb.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości stosowanymi w budowie rozdzielnic. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Normy szczegółowe nie zostały podane przez producenta, dlatego zaleca się instalację zgodnie z lokalnymi przepisami oraz wytycznymi projektanta.

Zastosowanie

Płyta montażowa BPZ-MPL1650-600 znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna baza do osprzętu elektrycznego w rozdzielnicach.

• Montaż wsporników szyn zbiorczych i listew przyłączeniowych w rozdzielnicach głównych i podrozdzielnicach.
• Mocowanie aparatury modułowej (wyłączniki, styczniki, przekaźniki) za pomocą wsporników lub bezpośrednio – jako podstawa dla szyn DIN.
• Tworzenie przestrzeni montażowej w rozdzielnicach stojących, ściennych, natynkowych (UP, AP) oraz w szafach sterowniczych.
• Sygnalizacja i automatyka budynkowa – płyta umożliwia rozmieszczenie sterowników, zasilaczy i modułów komunikacyjnych w jednym miejscu.

Wskazówki Montażowe

Montaż płyty i związanych z nią urządzeń elektrycznych może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Płytę mocuj do konstrukcji rozdzielnicy za pomocą dołączonych śrub lub innych elementów zgodnych z dokumentacją producenta. Przekrój przewodów ochronnych i roboczych dobieraj zgodnie z obciążeniem prądowym projektowanego układu. Przy wierceniu otworów stosuj środki ochrony przed odpryskami – płyta jest wykonana ze stali ocynkowanej, a uszkodzona powłoka cynkowa może wymagać zabezpieczenia antykorozyjnego.

FAQ

• Który rodzaj rozdzielnic obsługuje ta płyta? Płyta jest uniwersalna – pasuje do rozdzielnic UP, AP, ściennych i stojących, pod warunkiem zachowania odpowiedniej przestrzeni montażowej (wymiary 1650×600 mm).
• Czy płyta ma fabryczne otwory montażowe? Producent nie podaje informacji o gotowych otworach. Płyta jest gładka, co umożliwia samodzielne wiercenie otworów pod konkretne urządzenia.
• Jak zabezpieczyć p płytę przed korozją w wilgotnym otoczeniu? Płyta jest ocynkowana, co zapewnia ochronę w normalnych warunkach (np. wewnątrz budynku). W agresywnym środowisku (pyły, wysoka wilgotność) zaleca się dodatkowe zabezpieczenie lakierem lub wybór płyty ze stali nierdzewnej.
