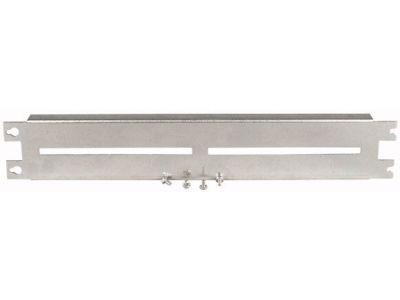

Płyta montażowa uniwersalna 80x1200mm (WxS), BPZ-MPL80-1200 Profi+ | 293610 Eaton

Opis i Kluczowe Cechy

Płyta montażowa uniwersalna o symbolu BPZ-MPL80-1200 to kluczowy element konstrukcyjny dedykowany do zaawansowanego systemu rozdzielnic Profi+ marki EATON. Produkt o wymiarach 80 mm wysokości oraz 1200 mm szerokości został zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych o prądzie znamionowym do 630A. Wykonanie z wysokiej jakości blachy stalowej zapewnia niezbędną sztywność mechaniczną, co jest kluczowe przy montażu ciężkiej aparatury modułowej oraz komponentów automatyki. Płyta charakteryzuje się pełną kompatybilnością z obudowami o stopniu ochrony IP30 oraz IP54, co pozwala na jej stosowanie w zróżnicowanych warunkach środowiskowych, zachowując przy tym I klasę ochronności.

• Wysoka obciążalność: Przystosowana do pracy w systemach rozdzielczych obsługujących prądy do 630A.
• Uniwersalność wymiarowa: Szerokość 1200 mm pozwala na optymalne zagospodarowanie przestrzeni w szerokich polach rozdzielnic.
• Trwałość: Odporność na odkształcenia pod wpływem ciężaru aparatury.
• Systemowość: Pełna integracja z elementami nośnymi systemu Profi+.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne dotyczące osprzętu rozdzielnic niskiego napięcia. Płyta montażowa BPZ-MPL80-1200 jest w pełni zgodna z normą IEC/EN 62208, która określa wymagania dla pustych obudów do rozdzielnic i sterownic niskonapięciowych. Dzięki zachowaniu standardów produkcyjnych EATON, element ten gwarantuje ciągłość elektryczną niezbędną do poprawnego uziemienia i zachowania I klasy ochronności, co bezpośrednio przekłada się na bezpieczeństwo eksploatacji całej instalacji.

Zastosowanie

Płyta BPZ-MPL80-1200 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic natynkowych i podtynkowych serii Profi+. Jest idealnym rozwiązaniem do montażu aparatury nietypowej, sterowników PLC, zasilaczy oraz innych komponentów, które nie posiadają standardowego mocowania na szynę DIN (TS-35). Dzięki swojej konstrukcji, umożliwia elastyczne rozmieszczenie elementów wewnątrz rozdzielnicy. System Profi+, w którym pracuje płyta, pozwala na łączenie rozdzielnic natynkowych zarówno w układzie szeregowym (poziomym), jak i pionowym, co czyni tę płytę doskonałym wyborem dla rozbudowanych systemów dystrybucji energii w budownictwie komercyjnym i przemysłowym.

Wskazówki Montażowe

Instalacja płyty montażowej powinna odbywać się przy użyciu dedykowanych wsporników bocznych systemu Profi+. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płytę należy osadzić na odpowiedniej głębokości wewnątrz obudowy, aby zapewnić wystarczający dystans od maskownic i drzwi rozdzielnicy.
• Moment dokręcania: Wszystkie śruby mocujące powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta, aby zapobiec poluzowaniu pod wpływem drgań.
• Uziemienie: Należy upewnić się, że połączenie galwaniczne między płytą a konstrukcją nośną obudowy jest zachowane, co jest niezbędne dla ochrony przeciwporażeniowej.
• Organizacja przewodów: Zaleca się stosowanie korytek grzebieniowych montowanych bezpośrednio do płyty w celu zachowania porządku w okablowaniu.

FAQ

1. Czy płyta BPZ-MPL80-1200 pasuje do rozdzielnic innych producentów?
Płyta jest elementem systemowym serii Profi+ marki EATON i jest optymalizowana pod kątem wymiarów i rozstawów otworów montażowych tej konkretnej serii. Montaż w obudowach innych marek może wymagać dodatkowych modyfikacji.

2. Czy produkt zawiera zestaw śrub montażowych?
Standardowo płyty montażowe EATON dostarczane są z podstawowymi elementami mocującymi, jednak zaleca się weryfikację kompletacji z konkretnym zestawem wsporników BPZ-MSW.

3. Czy na płycie można montować aparaturę o prądzie powyżej 630A?
Płyta została zaprojektowana i przetestowana dla systemów do 630A. W przypadku wyższych prądów i większych obciążeń mechanicznych należy skonsultować się z działem technicznym w celu doboru odpowiednich wzmocnień.
