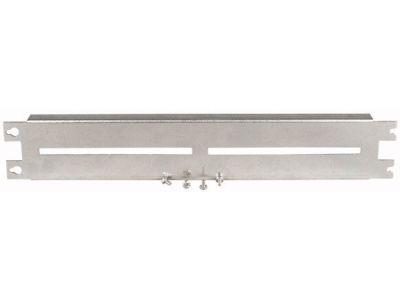

Płyta montażowa uniwersalna 180x600mm (WxS), BPZ-MPL180-600 Profi+ | 102473 Eaton

Opis i Kluczowe Cechy

Płyta montażowa uniwersalna o symbolu BPZ-MPL180-600 to kluczowy element konstrukcyjny dedykowany do zaawansowanego systemu rozdzielnic Profi+ marki EATON. Produkt o wymiarach znamionowych 180 mm wysokości oraz 600 mm szerokości został zaprojektowany z myślą o zapewnieniu maksymalnej sztywności i stabilności podczas montażu aparatury modułowej oraz komponentów o większym gabarycie. Wykonana z wysokiej jakości blachy stalowej, płyta gwarantuje trwałość mechaniczną niezbędną w aplikacjach przemysłowych i komercyjnych, gdzie prądy znamionowe sięgają do 630A.

• Uniwersalność montażu: Przeznaczona zarówno do rozdzielnic natynkowych, jak i podtynkowych, co pozwala na ujednolicenie standardów magazynowych.
• Wysoka obciążalność: Konstrukcja przystosowana do pracy w systemach o natężeniu prądu do 630A, co świadczy o jej wytrzymałości na obciążenia statyczne.
• Kompatybilność systemowa: Pełna integracja z obudowami o stopniu ochrony IP30 oraz IP54, zapewniająca bezpieczeństwo eksploatacji w różnych warunkach środowiskowych.
• Klasa ochronności I: Produkt spełnia rygorystyczne wymagania dla urządzeń wymagających uziemienia ochronnego.

Zgodność z Normami

Płyta montażowa BPZ-MPL180-600 została wyprodukowana zgodnie z najwyższymi standardami jakościowymi firmy EATON. Jest w pełni kompatybilna z normami dotyczącymi rozdzielnic i sterownic niskonapięciowych (seria IEC/EN 61439). Dzięki precyzyjnemu wykonaniu, element ten wspiera zachowanie deklarowanego stopnia ochrony IP30 lub IP54 całej obudowy, pod warunkiem poprawnej instalacji zgodnie z wytycznymi producenta. Materiał użyty do produkcji posiada odpowiednie zabezpieczenie antykorozyjne, co jest kluczowe dla długowieczności instalacji elektrycznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Dzięki swojej konstrukcji, płyta idealnie nadaje się do:

• Budowy rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz biurowym.
• Instalacji aparatury sterowniczej w zakładach przemysłowych, gdzie wymagana jest wysoka niezawodność.
• Tworzenia rozbudowanych zestawów rozdzielnic natynkowych łączonych szeregowo i pionowo, co pozwala na elastyczne zarządzanie przestrzenią w rozdzielniach.
• Montażu nietypowych komponentów automatyki, które wymagają stabilnego podłoża o określonych wymiarach 180x600mm.

Wskazówki Montażowe

Instalacja płyty BPZ-MPL180-600 powinna być przeprowadzona przez wykwalifikowany personel. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płyta powinna być osadzona na dedykowanych wspornikach wewnątrz obudowy Profi+, co zapewnia odpowiedni dystans od pleców rozdzielnicy.
• Łączenie obudów: W przypadku łączenia rozdzielnic natynkowych (pionowo lub poziomo), należy upewnić się, że płyta nie koliduje z przepustami kablowymi.
• Uziemienie: Ze względu na I klasę ochronności, konieczne jest zapewnienie ciągłości elektrycznej i podłączenie płyty do szyny PE za pomocą odpowiedniego przewodu ochronnego lub dedykowanych podkładek zębatych.
• Moment dokręcania: Śruby mocujące aparaturę do płyty powinny być dokręcone z momentem zgodnym ze specyfikacją producenta osprzętu, aby uniknąć odkształceń blachy.

FAQ

• Czy płyta pasuje do rozdzielnic innych producentów? Płyta BPZ-MPL180-600 jest dedykowana do systemu EATON Profi+. Choć wymiary mogą być zbliżone do innych rozwiązań, pełną kompatybilność i certyfikację gwarantuje się tylko w ramach systemu producenta.
• Jaki jest maksymalny prąd aparatury montowanej na tej płycie? Płyta jest zaprojektowana do pracy w rozdzielnicach o prądzie znamionowym do 630A.
• Czy produkt zawiera zestaw śrub montażowych? Standardowo płyty montażowe EATON dostarczane są z podstawowymi elementami mocującymi do szkieletu obudowy, jednak zaleca się weryfikację kompletacji z dokumentacją techniczną konkretnego zestawu Profi+.
