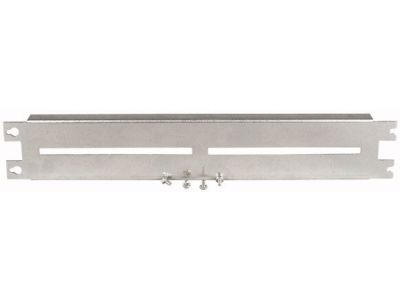

Płyta montażowa uniwersalna 180x1200mm (WxS), BPZ-MPL180-1200 Profi+ | 102476 Eaton

Opis i Kluczowe Cechy

Płyta montażowa uniwersalna o symbolu BPZ-MPL180-1200 to kluczowy element konstrukcyjny dedykowany do zaawansowanego systemu rozdzielnic Profi+ marki EATON. Produkt o wymiarach 180 mm wysokości oraz 1200 mm szerokości został zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych o prądzie znamionowym dochodzącym do 630A. Wykonanie z wysokiej jakości blachy stalowej zapewnia niezbędną sztywność mechaniczną, co jest kluczowe przy montażu ciężkiej aparatury modułowej oraz komponentów automatyki.

• Wysoka obciążalność: Przystosowana do pracy w systemach o prądzie znamionowym do 630A, co gwarantuje stabilność podbudowy pod aparaty o dużych gabarytach.
• Uniwersalność wymiarowa: Szerokość 1200 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szerokich sekcji rozdzielnic.
• Kompatybilność systemowa: Pełna integracja z obudowami natynkowymi i podtynkowymi serii Profi+.
• Trwałość: Powierzchnia zabezpieczona przed korozją, co zapewnia długowieczność instalacji w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Płyta montażowa BPZ-MPL180-1200 spełnia rygorystyczne wymagania bezpieczeństwa i jakości. Jest w pełni kompatybilna z rozdzielnicami wykonanymi w I klasie ochronności, co zapewnia skuteczną ciągłość obwodu ochronnego przy odpowiednim montażu. Produkt wspiera realizację rozdzielnic o stopniu ochrony IP30 oraz IP54, zgodnie z normą PN-EN 60529, co pozwala na jego stosowanie zarówno w suchych pomieszczeniach technicznych, jak i w miejscach o podwyższonym zapyleniu czy wilgotności.

Zastosowanie

Głównym przeznaczeniem płyty jest tworzenie stabilnej bazy montażowej wewnątrz rozdzielnic niskiego napięcia. Dzięki swojej konstrukcji, płyta idealnie nadaje się do:

• Montażu aparatury niemodułowej, takiej jak rozłączniki kompaktowe, styczniki czy transformatory.
• Budowy rozbudowanych systemów rozdziału energii w obiektach przemysłowych i komercyjnych.
• Instalacji w systemach łączonych, gdzie rozdzielnice natynkowe Profi+ są zestawiane szeregowo lub pionowo w celu zwiększenia kubatury rozdzielczej.

Wskazówki Montażowe

Instalacja płyty BPZ-MPL180-1200 powinna odbywać się z wykorzystaniem dedykowanych wsporników montażowych systemu Profi+. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płyta może być montowana na różnych głębokościach rozdzielnicy, co pozwala na dopasowanie płaszczyzny montażowej do głębokości aparatów.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub montażowych, aby zapewnić trwałe połączenie mechaniczne i elektryczne (uziemienie).
• Łączenie obudów: W przypadku łączenia rozdzielnic pionowo lub szeregowo, płyta zapewnia ciągłość płaszczyzny montażowej, ułatwiając prowadzenie szynoprowadów i okablowania strukturalnego.

FAQ

• Czy płyta pasuje do rozdzielnic innych producentów? Płyta jest elementem systemowym EATON Profi+ i jej pełna funkcjonalność oraz łatwość montażu są gwarantowane wyłącznie w obrębie tego systemu.
• Jaki jest maksymalny prąd aparatów montowanych na tej płycie? Konstrukcja płyty i dedykowanych obudów Profi+ przewiduje prąd znamionowy do 630A.
• Czy płyta wymaga dodatkowego uziemienia? Tak, w celu zachowania I klasy ochronności, płyta montażowa musi być połączona z głównym zaciskiem ochronnym rozdzielnicy za pomocą dedykowanych przewodów uziemiających lub podkładek zębatych przebijających powłokę lakierniczą.
