Płyta montażowa telequick do obudowy PLA 1000x 750mm , Thalassa | NSYPMR107 Schneider Electric

Opis i Kluczowe Cechy

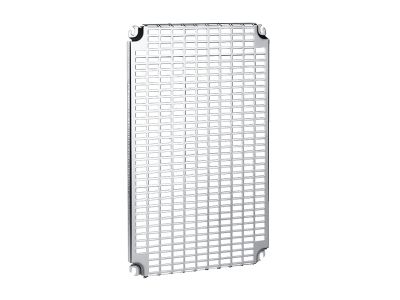

Płyta montażowa Telequick NSYPMR107 marki Thalassa to element wyposażenia obudów serii PLA o wymiarach 1000 x 750 mm. Zastosowanie systemu Telequick umożliwia szybkie i precyzyjne mocowanie aparatury modułowej bez potrzeby stosowania dodatkowych narzędzi, co skraca czas instalacji i zwiększa wygodę pracy. Płyta została zaprojektowana z myślą o bezproblemowym montażu styczników, wyłączników, przycisków i innych urządzeń modułowych w rozdzielnicach i szafach sterowniczych.

• Wymiary 1000 x 750 mm: Duża powierzchnia montażowa umożliwia rozmieszczenie wielu elementów aparatury w jednej obudowie, co ułatwia aranżację rozdzielnicy.
• System Telequick: Specjalne nacięcia i otwory montażowe przyspieszają instalację aparatury modułowej – bez potrzeby wiercenia czy gwintowania.
• Kompatybilność z obudowami Thalassa PLA: Idealne dopasowanie do obudów serii PLA gwarantuje stabilność mechaniczną i estetyczny wygląd rozdzielnicy.
• Solidna konstrukcja: Płyta wykonana z materiałów zapewniających sztywność i trwałość, odpowiednia do montażu elementów o różnych masach.
• Łatwość w obróbce: W razie potrzeby płyta może być przycinana do wymaganych wymiarów (zgodnie z instrukcją), co zwiększa elastyczność zastosowań.

Zgodność z Normami

Płyta montażowa NSYPMR107 jest przeznaczona do stosowania z obudowami Thalassa, które spełniają wymagania norm europejskich dla obudów elektrycznych. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi przepisami dotyczącymi wyposażenia rozdzielnic niskiego napięcia.

Zastosowanie

Płyta montażowa Telequick znajduje zastosowanie wszędzie tam, gdzie wymagany jest szybki i elastyczny montaż aparatury modułowej w obudowach Thalassa PLA.

• Instalacja i montaż styczników, wyłączników nadprądowych, przycisków sterowniczych i innych urządzeń w rozdzielnicach głównych i podrozdzielnicach.
• Budowa szaf sterowniczych w automatyce przemysłowej – łatwa rekonfiguracja układu dzięki systemowi Telequick.
• Systemy automatyki budynkowej (KNX, BMS) – szybkie mocowanie modułów sterujących i zasilaczy.
• Modernizacja istniejących rozdzielnic – wymiana płyty montażowej na model z systemem Telequick usprawnia przyszłe modyfikacje.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkie prace w obudowie elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Płytę montuje się na wewnętrznych prowadnicach obudowy Thalassa PLA zgodnie z instrukcją producenta. Przed montażem aparatury należy sprawdzić, czy punkty mocowania (nacięcia Telequick) są czyste i nieuszkodzone. Przekroje przewodów dobierać do obciążenia prądowego montowanych urządzeń. W przypadku przycinania płyty należy zachować ostrożność, aby nie uszkodzić powłoki ochronnej.

FAQ

• Czy płyta pasuje do obudowy Thalassa PLA o wymiarach 1000x750 mm? Tak, model NSYPMR107 jest dedykowany do obudów Thalassa PLA o tych wymiarach – gwarantuje idealne dopasowanie i stabilne mocowanie.
• Jak działa system Telequick? System Telequick to zestaw precyzyjnie rozmieszczonych nacięć na płycie, które umożliwiają zatrzaśnięcie standardowej aparatury modułowej (o jednostkowej szerokości 17,5 mm) bez użycia narzędzi – wystarczy wsunąć urządzenie i docisnąć.
• Czy można przycinać płytę do mniejszych wymiarów? Tak, płyta może być przycinana do potrzebnych rozmiarów, należy jednak postępować zgodnie z instrukcją producenta, aby nie naruszyć powłoki antykorozyjnej i nie osłabić konstrukcji.
