Płyta montażowa szer. 425mm, szyny tyłem, XSMMFB2004 | 284263 Eaton

Alternatywny kod produktu: XSMMFB2004

Opis i Kluczowe Cechy

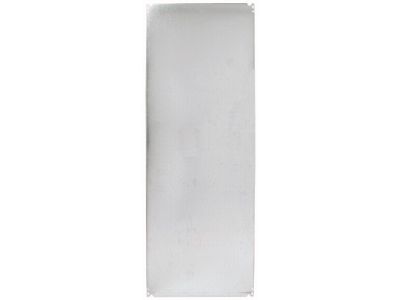

Płyta montażowa XSMMFB2004 (symbol 284263) to element konstrukcyjny do szaf sterowniczych o szerokości sekcji 425 mm i wysokości 2000 mm. Wykonana z blachy stalowej w kolorze RAL 7035, wyposażona w szyny montażowe u góry oraz szyny tyłem, umożliwia łatwy i stabilny montaż aparatury modułowej w rozdzielnicach.

• Szerokość 425 mm: dopasowana do standardowych sekcji szaf sterowniczych, zapewnia optymalne wykorzystanie przestrzeni montażowej.
• Wysokość 2000 mm: pełnowymiarowa płyta umożliwia instalację dużej liczby modułów w jednej kolumnie.
• Kolor RAL 7035 (jasnoszary): typowy dla szaf przemysłowych, łatwy do łączenia z innymi elementami obudowy.
• Szyny główne u góry i szyny tyłem: umożliwiają stabilne mocowanie szyn DIN TH35 i instalację aparatury zgodnie ze standardami.
• Konstrukcja z blachy stalowej: wytrzymała i odporna na odkształcenia, gwarantuje długotrwałe użytkowanie.

Zgodność z Normami

Płyta montażowa XSMMFB2004 została zaprojektowana zgodnie z ogólnymi normami europejskimi dla szaf sterowniczych. Spełnia wymogi certyfikacji CE i jest kompatybilna z systemami montażowymi opartymi na szynie TH35 (DIN).

Zastosowanie

Płyta montażowa przeznaczona jest do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest stabilne rozmieszczenie aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielniach.
• Instalacja przekaźników, sterowników PLC i modułów automatyki w szafach sterowniczych maszyn.
• Sygnalizacja i sterowanie oświetleniem w systemach inteligentnego budynku.
• Konstruowanie pulpitu sterowniczego z przyciskami i przełącznikami.

Wskazówki Montażowe

Montaż płyty montażowej oraz instalacja aparatury powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Płytę mocuje się do konstrukcji szafy za pomocą dostarczonych elementów. Szyny DIN TH35 montuje się na szynach głównych płyty. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną danego urządzenia.

FAQ

• Czy płyta jest kompatybilna z szyną TH35? Tak, płyta wyposażona jest w szyny montażowe umożliwiające bezpośrednie mocowanie szyn DIN TH35.
• Jaki jest stopień ochrony płyty? Płyta sama w sobie nie posiada stopnia ochrony – jest elementem konstrukcyjnym szafy. Ostateczny stopień ochrony zapewnia obudowa szafy.
• Czy płyta jest odpowiednia do montażu w pozycji poziomej? Zgodnie z opisem płyta przeznaczona jest do montażu poziomego (szyny główne u góry) jako element zestawu montażowego.
