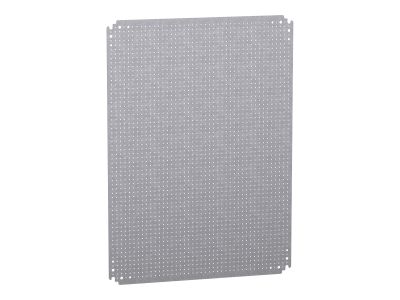

Płyta montażowa Spacial mikroperforowana do obudów wiszących 800x 600mm | NSYMF86 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa Spacial NSYMF86 to mikroperforowana płyta przeznaczona do obudów wiszących o wymiarach 800 x 600 mm. Mikroperforacja ułatwia mocowanie przewodów za pomocą opasek oraz poprawia wentylację wewnątrz obudowy, co sprzyja obniżeniu temperatury pracy zainstalowanych urządzeń. Precyzyjne wymiary gwarantują dopasowanie do obudów serii Spacial, skracając czas montażu i eliminując konieczność docinania.

• Wymiary 800 x 600 mm: kompatybilne z popularnymi obudowami wiszącymi Spacial, umożliwiając łatwe i szybkie instalowanie aparatury modułowej, sterowników i innych elementów.
• Mikroperforacja: dziesiątki równomiernie rozmieszczonych otworów umożliwiają wiązanie przewodów opaskami oraz swobodny przepływ powietrza, co poprawia chłodzenie i ułatwia prowadzenie instalacji.
• Sztywna konstrukcja: płyta zapewnia stabilne podłoże do montażu urządzeń, redukując ryzyko odkształceń pod obciążeniem.
• Łatwość montażu: płyta wyposażona w otwory montażowe pasujące do standardowych uchwytów wewnętrznych obudów Spacial, co przyspiesza instalację i zmniejsza ryzyko błędów.
• Powłoka ochronna: (informacja ogólna – w przypadku płyt Spacial zazwyczaj stosuje się malowanie proszkowe odporne na korozję, ale parametry powłoki nie są podane w danych wejściowych) zapewnia długotrwałą estetykę i wytrzymałość w warunkach przemysłowych.

Zgodność z Normami

Płyta montażowa Spacial NSYMF86 została zaprojektowana zgodnie z wymaganiami standardów jakości dla obudów elektrycznych, co potwierdza oznakowanie CE. Produkt przeznaczony jest do montażu w obudowach wiszących spełniających normy IEC/EN 62208 (ogólne wymagania dla pustych obudów rozdzielnic) – jednak konkretne normy dla samej płyty nie zostały podane w danych producenta.

Zastosowanie

Płyta montażowa Spacial to uniwersalne podłoże do instalacji aparatury elektrycznej w obudowach wiszących. Sprawdzi się w rozdzielnicach przemysłowych, szafach sterowniczych oraz w automatyce budynkowej.

• Montaż aparatury modułowej (wyłączniki, styczniki, przyciski) w obudowach wiszących Spacial.
• Instalacja sterowników PLC, zasilaczy i listew zaciskowych z możliwością uporządkowanego prowadzenia przewodów przez perforację.
• Tworzenie systemów sygnalizacji i sterowania w przemyśle, gdzie wymagana jest łatwa reorganizacja okablowania.
• Modernizacja istniejących obudów – płyta umożliwia dodanie nowych urządzeń bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta obudowy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w obrębie obudowy. Płytę mocuje się do wewnętrznych uchwytów obudowy za pomocą dostarczonych śrub (zalecany moment dokręcania według dokumentacji). Przekrój przewodów prowadzonych przez perforację należy dobrać do prądu obciążenia. Po zakończeniu montażu sprawdź stabilność płyty i brak ostrych krawędzi mogących uszkodzić izolację przewodów.

FAQ

• Czy płyta NSYMF86 pasuje do każdej obudowy wiszącej? Płyta została zaprojektowana specjalnie do obudów wiszących serii Spacial. Jej wymiary 800x600 mm są zgodne z wewnętrzną przestrzenią tych obudów. W innych obudowach może wymagać modyfikacji – zalecamy weryfikację wymiarów przed zakupem.
• Do czego służy mikroperforacja? Mikroperforacja umożliwia wygodne mocowanie przewodów za pomocą opasek oraz poprawia cyrkulację powietrza wewnątrz obudowy, co pomaga w odprowadzaniu ciepła z urządzeń. Jest także przydatna przy prowadzeniu okablowania w pęczkach.
• Czy płyta jest gotowa do montażu, czy wymaga obróbki? Płyta dostarczana jest w stanie gotowym do instalacji – posiada fabryczne otwory montażowe i perforację. Nie wymaga wiercenia ani docinania, jeśli obudowa jest zgodna z wymiarami płyty.
