Płyta montażowa Spacial mikroperforowana do obudów wiszących 700x 500mm | NSYMF75 Schneider Electric

Opis i Kluczowe Cechy

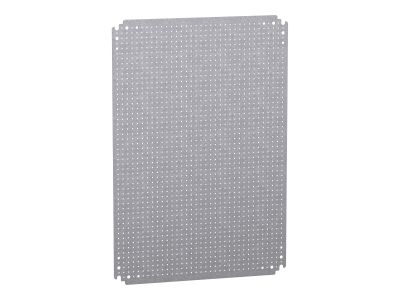

Płyta montażowa Spacial NSYMF75 to mikroperforowana płyta o wymiarach 700 x 500 mm, przeznaczona do montażu w obudowach wiszących tej samej serii. Mikroperforacja zapewnia naturalną cyrkulację powietrza wewnątrz szafy, co wspomaga odprowadzanie ciepła z zamontowanych urządzeń, a duża powierzchnia (0,35 m²) pozwala na elastyczne rozmieszczenie aparatury modułowej, styczników, przekaźników czy zasilaczy.

• Wymiary 700 x 500 mm: Duża powierzchnia montażowa umożliwia instalację wielu urządzeń przy zachowaniu czytelnego układu połączeń.
• Mikroperforacja: Równomiernie rozmieszczone otwory poprawiają wentylację wnętrza obudowy, redukując ryzyko przegrzewania się osprzętu elektrycznego.
• Dedykowana do obudów wiszących Spacial: Pasuje idealnie do szaf sterowniczych i rozdzielnic w systemie Spacial, zapewniając stabilne mocowanie.
• Konstrukcja z blachy stalowej: Solidna i sztywna płyta gwarantuje trwałość i odporność na odkształcenia podczas montażu cięższych komponentów.
• Symbol NSYMF75: Łatwa identyfikacja i zgodność z ofertą akcesoriów Schneider Electric – szybkie dobranie do obudowy.

Zgodność z Normami

Płyta montażowa została zaprojektowana zgodnie z ogólnymi wymogami europejskimi dla szaf i obudów przemysłowych. Posiada oznaczenie CE i jest kompatybilna z systemem obudów Spacial, który spełnia standardy IEC/EN. Użytkowanie wyłącznie z certyfikowanymi obudowami zapewnia bezpieczeństwo instalacji.

Zastosowanie

Płyta NSYMF75 służy jako uniwersalna podstawa do montażu aparatury elektrycznej w obudowach wiszących. Sprawdza się w miejscach, gdzie wymagana jest zwarta, ale dobrze wentylowana rozdzielnica.

• Montaż styczników, przekaźników i innych urządzeń w szafach sterowniczych w przemyśle i automatyce budynkowej.
• Integracja modułowej aparatury (wyłączniki, przyciski) w obudowach naściennych i wiszących.
• Organizacja okablowania i łatwy dostęp do całego osprzętu podczas konserwacji i rozbudowy instalacji.
• Zastosowanie tam, gdzie konieczne jest odprowadzenie ciepła – np. w zasilaczach impulsowych lub przetwornicach częstotliwości.

Wskazówki Montażowe

Montaż płyty oraz całego osprzętu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Płytę należy umieścić w dedykowanej obudowie wiszącej Spacial, korzystając z fabrycznych otworów montażowych. Przekrój przewodów ochronnych i zasilających powinien być dobrany do prądów obciążenia zgodnie z obowiązującymi normami. Przed przystąpieniem do prac sprawdź kompatybilność wymiarową z obudową – płyta 700x500 mm przeznaczona jest do odpowiednich modeli szaf (szczegóły w karcie katalogowej obudowy).

FAQ

• Czy płyta jest podświetlana lub posiada wskaźniki LED? Nie, NSYMF75 to pusta, mikroperforowana płyta montażowa – nie zawiera elementów elektronicznych ani podświetlenia. Służy wyłącznie jako podstawa do mocowania aparatury.
• Jaki stopień ochrony zapewnia płyta? Stopień ochrony wynika z obudowy, w której jest montowana. Sama płyta nie posiada klasy IP – jej mikroperforacja umożliwia wentylację, ale nie stanowi bariery dla ciał stałych ani wilgoci. Należy dobrać obudowę o odpowiednim IP do warunków środowiska.
• Jakie są dopuszczalne obciążenia mechaniczne płyty? Producent nie podaje konkretnej nośności w danych katalogowych. Zaleca się równomierne rozłożenie ciężaru urządzeń oraz stosowanie się do zaleceń dotyczących montażu w obudowach Spacial. W przypadku montażu ciężkich elementów (np. transformatory) warto zastosować dodatkowe wzmocnienia.
