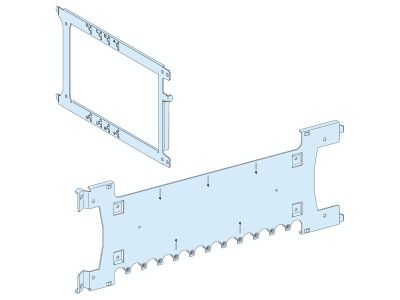

Płyta montażowa Prisma P do montowanych pionowo wysuwnych NSX250 z Polypact | LVS03423 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa Prisma P przeznaczona jest do montażu pionowo wysuwanych wyłączników bezpieczeństwa NSX250 w obudowach modułowych. Zaprojektowana z myślą o systemach rozdzielczych, zapewnia stabilne i precyzyjne mocowanie, ułatwiając montaż oraz późniejszą obsługę. Kompatybilna z modułami Polypact, gwarantuje pełną funkcjonalność i bezpieczeństwo instalacji.

• Montaż pionowo wysuwanych NSX250: Umożliwia bezproblemowe wprowadzenie i zablokowanie wyłącznika w obudowie, z zachowaniem wymaganych odstępów izolacyjnych.
• Kompatybilność z Polypact: Zapewnia pełną współpracę z modułami systemu Polypact, co ułatwia integrację w rozdzielnicach modułowych.
• Stabilne mocowanie: Płyta gwarantuje pewne i trwałe umiejscowienie wyłącznika, minimalizując ryzyko luzowania się połączeń podczas eksploatacji.
• Precyzyjne prowadzenie: Ułatwia prawidłowe pozycjonowanie NSX250, co skraca czas montażu i podnosi jakość instalacji.
• Uniwersalne zastosowanie: Przeznaczona do systemów rozdzielczych, szaf sterowniczych i rozdzielnic modułowych o standardowych wymiarach.

Zgodność z Normami

Płyta montażowa Prisma P spełnia wymagania norm europejskich dotyczących systemów rozdzielczych i aparatury modułowej. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE, gwarantujące zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Płyta montażowa Prisma P znajduje zastosowanie w systemach rozdzielczych, gdzie wymagany jest montaż pionowo wysuwanych wyłączników bezpieczeństwa NSX250.

• Montaż w rozdzielnicach modułowych i szafach sterowniczych.
• Integracja z systemami Polypact w rozdzielnicach przemysłowych.
• Stosowanie w nowoczesnych instalacjach elektrycznych wymagających precyzyjnego i stabilnego mocowania aparatury.
• Modernizacja lub rozbudowa istniejących układów zasilania.

Wskazówki Montażowe

Montaż płyty powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Płytę należy zamocować w uprzednio przygotowanym miejscu w obudowie, zachowując wymagane odstępy izolacyjne. Następnie wprowadzić wyłącznik NSX250 i zablokować go zgodnie z instrukcją producenta. Po montażu należy sprawdzić poprawność połączeń i stabilność mocowania.

FAQ

• Czy płyta jest kompatybilna z innymi modelami wyłączników niż NSX250? Płyta Prisma P została zaprojektowana wyłącznie do montażu pionowo wysuwanych wyłączników NSX250. Inne modele mogą wymagać specjalnych adapterów lub płyt montażowych.
• Czy płyta wymaga dodatkowych elementów mocujących? Tak, płyta powinna być zamocowana za pomocą standardowych śrub i wkrętów odpowiednich dla danego typu obudowy. Szczegółowe informacje znajdują się w dokumentacji technicznej systemu.
• Czy płyta może być stosowana w środowiskach o podwyższonej wilgotności? Płyta nie posiada określonego stopnia ochrony IP w danych produktu. Zalecane jest stosowanie w suchych pomieszczeniach lub w obudowach z odpowiednią klasą ochrony.
