Płyta montażowa PMUni M, szara | 43.888 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

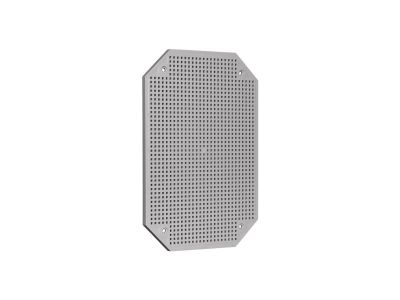

Płyta montażowa PMUni M o symbolu 43.888 to perforowany panel wykonany z tworzywa sztucznego ABS, przeznaczony do obudów serii UNI-BOX. Łączy uniwersalność zastosowania z precyzyjnym wykonaniem, co w efekcie daje solidną i estetyczną podstawę do montażu aparatury modułowej, szyn DIN czy listew zaciskowych. Kolor szary ułatwia harmonijne wkomponowanie w typowe obudowy elektryczne.

• Materiał ABS: wytrzymałe tworzywo odporne na uderzenia i odkształcenia, zapewniające długotrwałą stabilność konstrukcji wewnątrz obudowy.
• Perforacja uniwersalna: ułatwia szybkie mocowanie elementów za pomocą wkrętów lub trytytek oraz umożliwia swobodny przepływ powietrza w celu odprowadzania ciepła.
• Kompatybilność z obudowami UNI-BOX: idealne dopasowanie wymiarów skraca czas montażu i eliminuje konieczność docinania materiału.
• Estetyczne wykończenie: gładka powierzchnia bez ostrych krawędzi poprawia bezpieczeństwo podczas instalacji i eksploatacji.
• Niska masa przy wysokiej sztywności: zmniejsza obciążenie obudowy, co jest istotne przy montażu naściennym.

Zgodność z Normami

Płyta montażowa PMUni M została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla akcesoriów obudów elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Materiał ABS charakteryzuje się własnościami izolacyjnymi i jest odporny na działanie typowych substancji chemicznych występujących w środowisku instalacji elektrycznych.

Zastosowanie

Płyta PMUni M stanowi bazę montażową dla różnorodnych komponentów wewnątrz obudów UNI-BOX. Jej perforowana powierzchnia umożliwia elastyczne rozmieszczenie aparatury bez konieczności wiercenia dodatkowych otworów.

• Mocowanie styczników, przekaźników, wyłączników nadprądowych i innych urządzeń modułowych na szynie DIN lub bezpośrednio do płyty.
• Instalacja listew zaciskowych i przewodów w sposób uporządkowany, ułatwiający późniejszą diagnostykę i serwis.
• Tworzenie dedykowanych paneli sterowniczych w szafach sterowniczych – jako alternatywa dla szyn montażowych.
• Wzmocnienie konstrukcji obudowy w miejscach narażonych na drgania lub obciążenia mechaniczne.

Wskazówki Montażowe

Montaż płyty PMUni M powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania w obwodzie, w którym znajduje się obudowa. Płytę mocować do obudowy UNI-BOX przy użyciu dostarczonych wkrętów lub zgodnie z zaleceniami producenta obudowy. Momenty dokręcania oraz przekrój przewodów przewidzianych do montażu na płycie należy dobrać zgodnie z dokumentacją techniczną instalowanych urządzeń. Unikać przeciążania płyty ponad dopuszczalną wagę podzespołów – w razie wątpliwości skonsultować się z producentem obudowy.

FAQ

• Czy płyta PMUni M jest przewodząca? Nie. Płyta wykonana jest z tworzywa ABS, które jest materiałem izolacyjnym. Nie przewodzi prądu i nie wymaga uziemiania.
• Czy płyta nadaje się do obudów innych producentów niż UNI-BOX? Produkt został zaprojektowany specjalnie do obudów serii UNI-BOX. W przypadku innych obudów konieczne jest indywidualne sprawdzenie wymiarów i sposobu mocowania.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje płyta? Producent nie podaje konkretnych wartości obciążenia. Należy zachować rozsądny margines bezpieczeństwa i mocować elementy równomiernie, unikając koncentracji naprężeń w jednym punkcie.
