Płyta montażowa pionowa ISFT160 PSet | LVS03121 Schneider Electric

Opis i Kluczowe Cechy

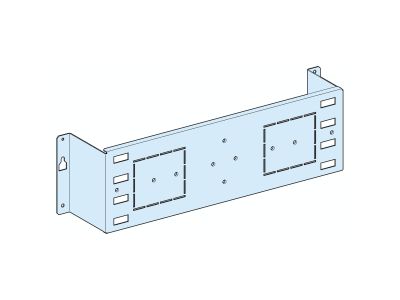

Płyta montażowa pionowa ISFT160 PSet o numerze katalogowym LVS03121 to zaawansowany element konstrukcyjny opracowany przez firmę Schneider Electric, dedykowany do profesjonalnych systemów rozdzielczych. Produkt został zaprojektowany z myślą o umożliwieniu precyzyjnego, poziomego montażu aparatów ISFT160 wewnątrz obudów systemowych. Wykonanie z wysokiej jakości blachy stalowej gwarantuje sztywność konstrukcji oraz odporność na odkształcenia mechaniczne, co jest kluczowe przy montażu aparatury łączeniowej o znacznej masie. Powierzchnia płyty została wykończona w kolorze białym (RAL 9003), co zapewnia estetyczny wygląd wnętrza rozdzielnicy oraz ułatwia identyfikację komponentów podczas prac serwisowych.

• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z systemem PrismSeT G, co eliminuje błędy montażowe.
• Wysoka jakość materiału: Zastosowanie blachy stalowej zapewnia długowieczność i stabilność mechaniczną punktów mocowania.
• Optymalizacja przestrzeni: Konstrukcja pozwala na efektywne zagospodarowanie wnętrza szafy przy zachowaniu odpowiednich odstępów izolacyjnych.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, oferując pełną przejrzystość w zakresie śladu węglowego i recyklingu.

Zgodność z Normami

Płyta montażowa LVS03121 została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną kompatybilność z normami dotyczącymi rozdzielnic niskiego napięcia. Produkt wspiera certyfikację całego zestawu rozdzielczego zgodnie z normą IEC 61439-1 & 2, co jest niezbędne dla zapewnienia bezpieczeństwa eksploatacji i ochrony przeciwporażeniowej. Dzięki etykiecie Green Premium, płyta jest zgodna z dyrektywami RoHS oraz REACH, co potwierdza brak substancji niebezpiecznych i dbałość o niski wpływ na środowisko naturalne w całym cyklu życia produktu.

Zastosowanie

Głównym przeznaczeniem płyty LVS03121 jest montaż aparatów ISFT160 w układzie poziomym wewnątrz obudów wolnostojących i naściennych serii PrismSeT G. Jest to rozwiązanie dedykowane do rozdzielnic o szerokościach znamionowych W600 mm oraz W850 mm. Dzięki swojej uniwersalności, płyta znajduje zastosowanie w:

• Rozdzielnicach głównych i oddziałowych w budownictwie komercyjnym.
• Systemach zasilania w obiektach przemysłowych, gdzie wymagana jest wysoka niezawodność.
• Modernizacjach istniejących systemów PrismSeT, gdzie konieczne jest dołożenie nowych modułów ISFT160.

Wskazówki Montażowe

Instalacja płyty montażowej LVS03121 powinna odbywać się zgodnie z dokumentacją techniczną systemu PrismSeT G. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Płytę należy zamocować pionowo na wspornikach konstrukcyjnych obudowy, co umożliwi późniejszy poziomy montaż aparatów ISFT160.
• Moment dokręcania: Należy stosować odpowiednie momenty dokręcania śrub montażowych, aby zapewnić ciągłość elektryczną (uziemienie) oraz stabilność mechaniczną.
• Organizacja okablowania: Konstrukcja płyty ułatwia prowadzenie przewodów i szynoprzeciwów, jednak zaleca się zaplanowanie tras kablowych przed ostatecznym dokręceniem aparatury.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy odłączonym napięciu przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy płyta pasuje do innych aparatów niż ISFT160? Płyta LVS03121 została zaprojektowana konkretnie pod wymiary i rozstaw otworów aparatów ISFT160 w celu zapewnienia najszybszego i najbezpieczniejszego montażu.
• W jakich szerokościach szaf można stosować tę płytę? Produkt jest przeznaczony do obudów PrismSeT G o szerokości 600 mm oraz 850 mm.
• Co oznacza certyfikat Green Premium? Jest to gwarancja Schneider Electric, że produkt jest przyjazny dla środowiska, posiada deklarację PEP (Profil Środowiskowy Produktu) oraz instrukcję EoLI (koniec okresu eksploatacji).
• Czy płyta jest dostarczana z elementami mocującymi? Płyta stanowi element systemowy; szczegółowe informacje o akcesoriach montażowych znajdują się w instrukcji instalacji systemu PrismSeT G.
